焊接式端直通密封管螺紋管接頭 JB /ZQ 4399 - 2006

選擇規格尺寸 點擊↓

6

8

10

15

20

25

32

40

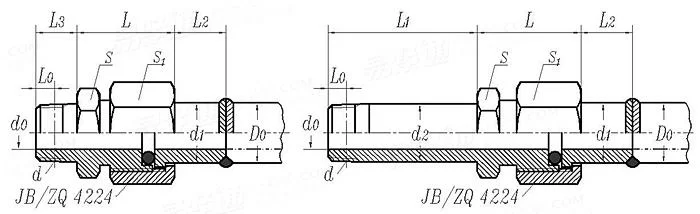

JB /ZQ 4399 - 2006 焊接式端直通密封管螺紋管接頭

尺寸單位: mm
機械行業JB /ZQ4399 - 2006 JB4399 4399JB 焊接式端直通密封管螺紋管接頭
JB /ZQ 4399 - 2006 焊接式端直通密封管螺紋管接頭
掃一掃分享
公差
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
公稱通徑
6 8 10 15 20 25 32 40
D0 管子外徑
d 60°密封管螺紋
55°密封管螺紋
L0 60°密封管螺紋
55°密封管螺紋
d0
d1
d2
L3
L1
L2
L
s
s1
O形圈 JB/ZQ 4224
單重≈kg A型
B型
10 14 18 22 28 34 42 50
NPT1/8 NPT1/4 NPT3/8 NPT1/2 NPT3/4 NPT1 NPT1-1/4 NPT1-1/2
R1/8 R1/4 R3/8 R1/2 R3/4 R1 R1-1/4 R1-1/2
4.102 5.786 6.096 8.128 8.611 10.16 10.668 10.668
4 6 6.4 8.2 9.5 10.4 12.7 12.7
6 8 12 15 20 25 32 36
11 16 19 22 28 34 42 50
10.52 14 17.19 21.75 27.09 33.94 42.69 48.74
9 14 14 19 19 24 24 26
40 50 55 65 65 85 85 95
16.5 19 21 21 24 26 28 30
24.5 29 33 34 37 46 50 56
16 21 27 30 36 46 55 65
21 27 34 36 41 50 60 70
11×1.9 16×2.4 20×2.4 24×2.4 30×3.1 35×3.1 40×3.1 45×3.1
0.06 0.14 0.2 0.25 0.4 0.78 1.2 1.55
0.094 0.18 0.28 0.4 0.58 1.1 1.4 2.4
①,公稱壓力可用至20MPa。
②,應用無縫鋼管的材料為15、20号鋼，精度為普通級。

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
