焊接式端直通長管接頭 JB /ZQ 4774 - 2006

選擇規格尺寸 點擊↓

3

6

6

8

8

10

10

15

15

20

20

25

25

32

32

40

同規格，其他部分尺寸不同

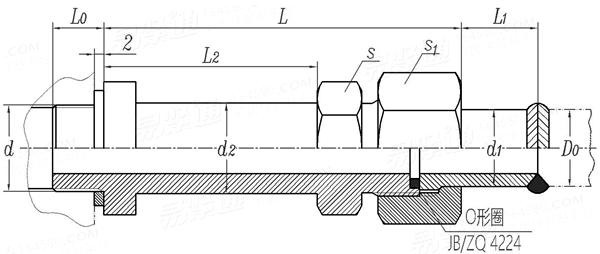

JB /ZQ 4774 - 2006 焊接式端直通長管接頭

尺寸單位: mm
機械行業JB /ZQ4774 - 2006 JB4774 4774JB 焊接式端直通長管接頭
JB /ZQ 4774 - 2006 焊接式端直通長管接頭
掃一掃分享
公差
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
公稱通徑
3 6 6 8 8 10 10 15
D0 管外徑
d
d1
d2
L0
L1
L2
L
s1
s
O形圈 (JB/ZQ 4224)
單重≈kg
6 10 10 14 14 18 18 22
M10×1 M10×1 M14×1.5 M14×1.5 M18×1.5 M18×1.5 M22×1.5 M22×1.5
7.5 11 11 16 16 19 19 22
10 10 14 14 19 19 24 24
8 8 12 12 12 12 14 14
14 16.5 16.5 19 19 21 21 21
32 35 35 43 43 45 45 48
54 59.5 60.5 72 72 78 78 82
14 19 19 27 27 32 32 36
14 17 19 22 24 27 30 30
8×1.9 11×1.9 11×1.9 16×2.4 16×2.4 20×2.4 20×2.4 24×2.4
0.052 0.082 0.103 0.21 0.235 0.325 0.356 0.436
公稱通徑
15 20 20 25 25 32 32 40
D0 管外徑
d
d1
d2
L0
L1
L2
L
s1
s
O形圈 (JB/ZQ 4224)
單重≈kg
22 28 28 34 34 42 42 50
M27×2 M27×2 M33×2 M33×2 M42×2 M42×2 M48×2 M48×2
22 28 28 34 34 42 42 50
28 28 34 34 44 44 50 50
16 16 16 16 18 18 20 20
21 24 24 26 26 28 28 30
48 54 54 65 65 72 72 78
83 91 93 111 113 122 124 134
36 41 41 50 50 60 60 70
36 36 41 46 55 55 60 65
24×2.4 30×3.1 30×3.1 35×3.1 35×3.1 40×3.1 40×3.1 45×3.1
0.48 0.62 0.64 1 1.224 1.624 1.73 2.43

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
