首頁 產品與标準 DIN 72571 - 2016 管夾 - 單邊固定

管夾 - 單邊固定 DIN 72571 - 2016

選擇規格尺寸 點擊↓

4

5

6

7

8

10

12

15

16

18

20

22

4

5

6

7

8

10

12

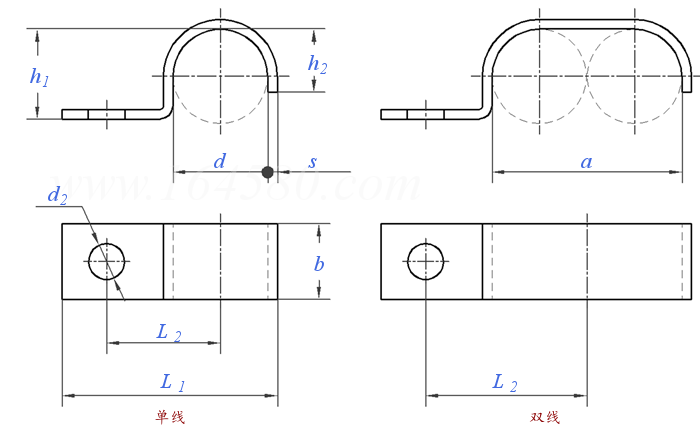

DIN 72571 - 2016 管夾 - 單邊固定

尺寸單位: mm
德标DIN 72571 - 2016 DIN72571 72571DIN 管夾 - 單邊固定
DIN 72571 - 2016 管夾 - 單邊固定
掃一掃分享
公差
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
公稱直徑
d
4 5 6 7 8 10 12 15 16 18
類型
a 公差（+1，0）
b 公差（±0.2）
d2 公差（+0.2，0）
h1 公差（±0.2）
h2 公差（±0.2）
L1 公差（±0.3）
L2 公差（±0.2）
s 公差（±0.1）
千件重kg
1 1 1 1 1 1 1 1 1 1
/ / / / / / / / / /
10 10 10 10 10 10 12 12 12 12
4.8 4.8 4.8 4.8 4.8 4.8 5.8 5.8 5.8 7
3.5 4.5 5.5 6.5 7.5 9.5 11.3 14.3 15.3 17.3
3 4 5 5 6 7 8 10 11 13
18 18.5 20 20.5 22 23 30.5 34 35 35.5
9 9 10 10 11 11 16 18 18 18
1 1 1 1 1 1 1.5 1.5 1.5 1.5
1.7 1.9 2.1 2.2 2.4 2.7 6.1 7.1 7.2 8
公稱直徑
d
20 22 4 5 6 7 8 10 12
類型
a 公差（+1，0）
b 公差（±0.2）
d2 公差（+0.2，0）
h1 公差（±0.2）
h2 公差（±0.2）
L1 公差（±0.3）
L2 公差（±0.2）
s 公差（±0.1）
千件重kg
1 1 2 2 2 2 2 2 2
/ / 8.5 10.5 12.5 14.5 16.5 20.5 24.5
12 12 10 10 10 10 10 10 12
7 7 4.8 4.8 4.8 4.8 4.8 4.8 5.8
19.3 21.3 3.5 4.5 5.5 6.5 7.5 9.5 11.3
14 16 3 4 5 5 6 7 8
37.5 39.5 22.5 24 26.5 28 30.5 33.5 43
19 20 11 11.5 13 13.5 15 16 22
1.5 1.5 1 1 1 1 1 1 1.5
8.5 9.2 2 2.3 2.6 2.8 3.1 3.5 7.5

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
