鋼制螺紋管件 表24 - U型彎管 BS EN 10241 (T24-U) - 2000

選擇規格尺寸 點擊↓

8

10

15

20

25

32

40

50

65

80

100

125

150

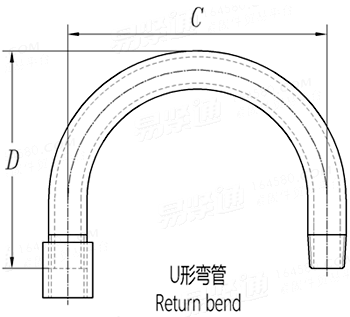

BS EN 10241 (T24-U) - 2000 鋼制螺紋管件 表24 - U型彎管

尺寸單位: mm
英标BS EN 10241 (T24-U) - 2000 BS EN10241 鋼制螺紋管件 表24 - U型彎管
BS EN 10241 (T24-U) - 2000 鋼制螺紋管件 表24 - U型彎管
掃一掃分享
公差
公稱直徑
DN
8 10 15 20 25 32 40 50 65 80 100 125 150
C
D
51 64 89 102 114 127 165 190 305 356 457 762 914
64 70 102 121 140 152 178 210 292 330 400 578 692

采用标準

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
