鋼制螺紋管件 表15 - 外六角内外接頭 BS EN 10241 (T15) - 2000

選擇規格尺寸 點擊↓

8

10

15

20

25

32

40

50

65

80

100

125

150

BS EN 10241 (T15) - 2000 鋼制螺紋管件 表15 - 外六角内外接頭

尺寸單位: mm
英标BS EN 10241 (T15) - 2000 BS EN10241 10 鋼制螺紋管件 表15 - 外六角内外接頭

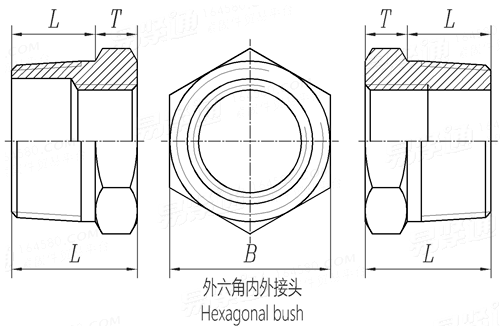

BS EN 10241 (T15) - 2000 鋼制螺紋管件 表15 - 外六角内外接頭
掃一掃分享
公差
公稱直徑
DN ①
8 10 15 20 25 32 40 50 65 80 100 125 150
L
T
A
B
适用螺紋 ② (英寸)/參考
12.5 12.5 17.5 19 21 24 24 27 32 35 40 45 45
6 8 8 10 10 11 13 14 16 19 22 25 25
18.5 20.5 25.5 29 31 35 37 41 48 54 62 70 70
14 17 22 27 36 46 50 65 78 90 115 140 166
1/4 3/8 1/2 3/4 1 1-1/4 1-1/2 2 2-1/2 3 4 5 6
①,标稱尺寸是指外螺紋端的尺寸，即内外螺紋接頭的較大直徑。其較小直徑由買方規定。
②,螺紋：

1. 錐度内螺紋 Rc ( ISO 7-1[GB/T 7306.1-2000] );

2. 直絲外螺紋 GA 或 GB ( ISO 228-1[GB/T 7307-2001] );

3. 直絲内螺紋 G ( ISO 228-1[GB/T 7307-2001] )。
③,圖示接頭中的兩種類型，可提供其中一種。

采用标準

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
