首頁 產品與标準 JB /T 6381.3 - 2007 錐密封焊接式直通55°密封管螺紋管接頭

錐密封焊接式直通55°密封管螺紋管接頭 JB /T 6381.3 - 2007

選擇規格尺寸 點擊↓

8

10

12

14

16

20

25

30

38

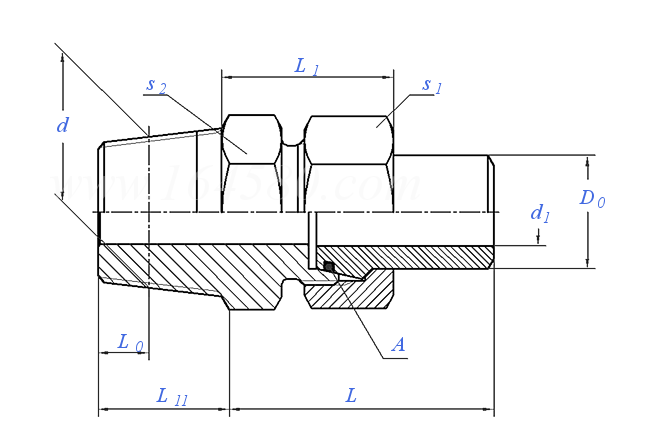

JB /T 6381.3 - 2007 錐密封焊接式直通55°密封管螺紋管接頭

尺寸單位: mm
機械行業JB /T6381.3 - 2007 JB6381.3 6381.3JB 錐密封焊接式直通55°密封管螺紋管接頭
JB /T 6381.3 - 2007 錐密封焊接式直通55°密封管螺紋管接頭
掃一掃分享
公差
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
管外徑
8 10 12 14 16 20 25 30 38
D0
d 1
2
L0
L11
L1
L
s1
s2
O形密封圈GB/T3452.1
單重≈kg
8 10 12 14 16 20 25 30 38
R1 1/8 R1 1/4 R1 3/8 R1 3/8 R1 1/2 R1 3/4 R1 1 R1 1-1/4 R1 1-1/2
R2 1/8 R2 1/4 R2 3/8 R2 3/8 R2 1/2 R2 3/4 R2 1 R2 1-1/4 R2 1-1/2
4 6 6.4 6.4 8.2 9.5 10.4 12.7 12.7
14 18 22 22 25 28 32 35 38
27 28 29 35 37 41 46 50 54
47 48 50 58 60 66 76 81 90
21 24 24 27 36 36 46 50 60
18 21 24 24 34 34 41 46 55
7.5×1.8G 9×1.8G 11.2×1.8G 11.8×2.65G 14×2.65G 18×2.65G 23.6×2.65G 28×2.65G 36.5×2.65G
0.1 0.11 0.15 0.18 0.22 0.45 0.91 1.15 1.51
①,技術條件按 JB/T 6386 的規定。

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
