首頁 產品與标準 DIN 1592 - 1988 重型管夾

重型管夾 DIN 1592 - 1988

選擇規格尺寸 點擊↓

7

9

13

15.5

19

23

26

28.5

31

36

39

43

46

49

58

61

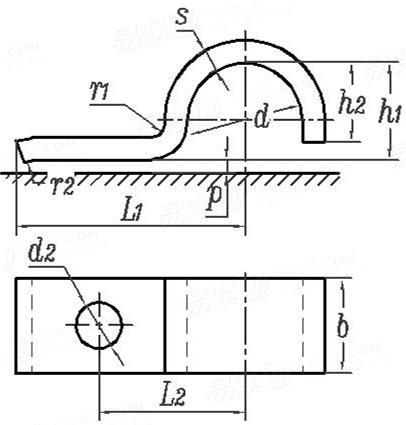

DIN 1592 - 1988 重型管夾

尺寸單位: mm
德标DIN 1592 - 1988 DIN1592 1592DIN 重型管夾
DIN 1592 - 1988 重型管夾
掃一掃分享
公差
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
公稱直徑
d
7 9 13 15.5 19 23 26 28.5
b
d2
h1
h2
L1
L2
P
r1
r2
s
千件重kg
适用螺紋
16 20 25 25 25 30 30 30
6.6 6.6 11 11 11 14 14 14
5 6 9 12 15 19 22 24
4 5 7 10 13 15 18 20
22 27 40 41 43 51 52 53
14 18 25 26 28 35 36 37
0.8 0.8 0.8 0.8 0.8 1.25 1.25 1.25
2.5 4 4 4 4 5 5 5
1.6 1.6 1.6 1.6 1.6 2.5 2.5 2.5
2 2 3 3 3 5 5 5
7.3 11.4 30.7 34.6 39.6 94 105 108
M6 M6 M10 M10 M10 M12 M12 M12
公稱直徑
d
31 36 39 43 46 49 58 61
b
d2
h1
h2
L1
L2
P
r1
r2
s
千件重kg
适用螺紋
30 40 40 40 40 40 40 40
14 14 14 18 18 18 18 18
27 32 34 38 41 44 52 57
23 26 28 32 35 38 44 49
55 57 59 68 70 73 78 80
39 41 43 48 50 53 58 60
1.25 1.25 1.25 1.25 1.25 1.25 1.25 1.25
5 5 5 6 6 6 6 6
2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5
5 5 5 5 5 8 8 8
119 176 185 208 221 378 426 456
M12 M12 M12 M16 M16 M16 M16 M16

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
