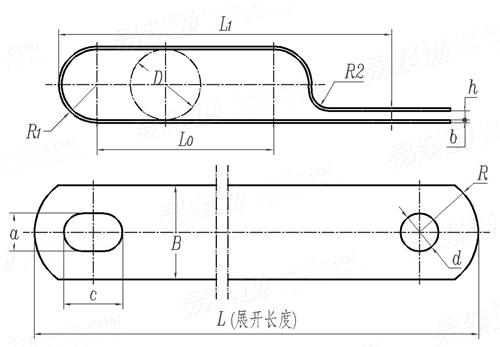

Q 687 多管夾片

尺寸單位: mm
汽标代号Q 687 Q687 687Q 多管夾片
Q 687 多管夾片
掃一掃分享
公差
公稱直徑
D
6
[2] 		6
[3] 		6
[4] 		6
[5] 		6
[6] 		8
[2] 		8
[3] 		8
[4] 		8
[5] 		8
[6] 		10
[2] 		10
[3] 		10
[4] 		10
[5]
n 管子根數
L
L0
L1
R
R1
B
a
b
c
d
h
2 3 4 5 6 2 3 4 5 6 2 3 4 5
59.0 71.0 83.0 95.0 107.0 67.0 83.0 99.0 115.0 131.0 82.0 102.0 122.0 142.0
6.0 12.0 18.0 24.0 30.0 8.0 16.0 24.0 32.0 40.0 10.0 20.0 30.0 40.0
20.0 26.0 32.0 38.0 44.0 24.0 32.0 40.0 48.0 56.0 29.0 39.0 49.0 59.0
6.0 6.0 6.0 6.0 6.0 6.0 6.0 6.0 6.0 6.0 7.0 7.0 7.0 7.0
3.0 3.0 3.0 3.0 3.0 4.0 4.0 4.0 4.0 4.0 5.0 5.0 5.0 5.0
12.0 12.0 12.0 12.0 12.0 12.0 12.0 12.0 12.0 12.0 14.0 14.0 14.0 14.0
4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 5.5 5.5 5.5 5.5
0.5 0.5 1.0 1.0 1.0 0.5 0.5 1.0 1.0 1.0 0.5 0.5 1.0 1.0
8.0 8.0 8.0 8.0 8.0 8.0 8.0 8.0 8.0 8.0 9.0 9.0 9.0 9.0
4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 5.5 5.5 5.5 5.5
2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0
公稱直徑
D
10
[6] 		12
[2] 		12
[3] 		12
[4] 		12
[5] 		12
[6] 		14
[2] 		14
[3] 		14
[4] 		14
[5] 		14
[6] 		18
[2] 		18
[3] 		18
[4]
n 管子根數
L
L0
L1
R
R1
B
a
b
c
d
h
6 2 3 4 5 6 2 3 4 5 6 2 3 4
162.0 93.0 117.0 141.0 165.0 189.0 100.0 128.0 156.0 184.0 212.0 119.0 155.0 191.0
50.0 12.0 24.0 36.0 48.0 60.0 14.0 28.0 42.0 56.0 70.0 18.0 36.0 54.0
69.0 34.0 46.0 58.0 70.0 82.0 38.0 52.0 66.0 80.0 94.0 46.0 64.0 82.0
7.0 7.0 7.0 7.0 7.0 7.0 7.5 7.5 7.5 7.5 7.5 7.5 7.5 7.5
5.0 6.0 6.0 6.0 6.0 6.0 7.0 7.0 7.0 7.0 7.0 9.0 9.0 9.0
14.0 14.0 14.0 14.0 14.0 14.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0
5.5 5.5 5.5 5.5 5.5 5.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5
1.0 0.5 1.0 1.0 1.0 1.0 0.5 1.0 1.0 1.0 1.0 0.5 1.0 1.0
9.0 9.0 9.0 9.0 9.0 9.0 10.0 10.0 10.0 10.0 10.0 10.0 10.0 10.0
5.5 5.5 5.5 5.5 5.5 5.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5
2.0 2.0 2.0 2.0 2.0 2.0 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5
①,其餘未規定細節由制造商确定。
②,編号示例：
1. D=10，n=5，鍍鋅、彩虹色鈍化的單管夾片編号為 Q687105。
2. D=10，n=5，塗塑的單管夾片編号為 Q687105F4。
替代列表
Q 687 QC /T 369 - 2013

采用标準

技術條件和引用标準

材料 牌号
标準
未注公差
表面處理 種類
标準
表面塗覆
表面缺陷
驗收檢查
标志與包裝
Q235F
GB/T 700
QC/T 268
鍍鋅鈍化，Fe/Zn8
QC/T 625
可根據功能要求，在經鍍鋅鈍化處理的金屬夾片的夾管部位增加聚乙烯，硫化橡膠塗層或硫化橡膠套，硫化橡膠應加入黑碳及穩定劑，顏色為黑色，厚度為1.0mm~1.5mm。
不允許有變色，變形及變質；
聚乙烯塗層或硫化橡膠塗層不允許有裂紋、毛刺、劃傷、凹陷、氣泡、波紋、雜質以及表面粗糙不平；
聚乙烯塗層或硫化橡膠塗層厚度應均勻一緻。
按GB/T 90.1，其中AQL=4.0，有特殊要求時，由供需雙方協商。
GB/T 90.2

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
