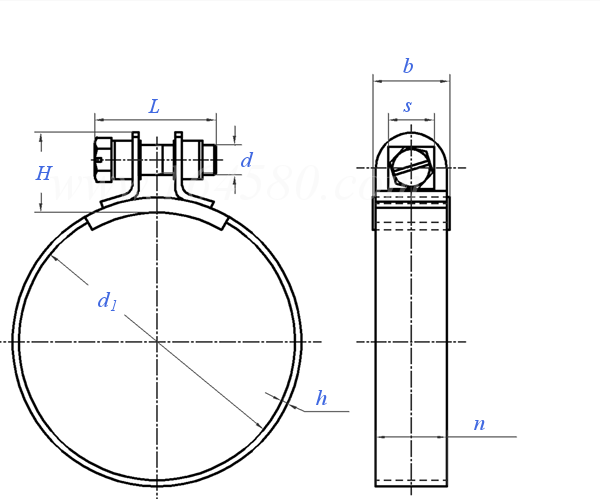

德标DIN 3017-2 - 2002 DIN3017-2 3017-2DIN 喉箍—軟管夾件.第2部分帶夾緊凸緣的夾件 B1型
在線制圖
DIN 3017-2 - 2002 喉箍—軟管夾件.第2部分帶夾緊凸緣的夾件 B1型
掃一掃分享
公差
螺紋規格
d
M3 M4 M5 M6 M8 M10 M12
n 公稱
最大值
最小值
b 最大值
H 最大值
h 公稱
最大值
最小值
L 最大值
s
d1
螺釘帽形狀
7 9 12 15 20 25 30
7.3 9.3 12.3 15.3 20.3 25.3 30.3
6.7 8.7 11.7 14.7 19.7 24.7 29.7
8.5 10.5 14 17 22 27 32
7 11 13.5 17 20 22 29
0.4 0.4 0.5 0.6 0.9 1.1 2.5
0.6 0.6 0.7 0.8 1.1 1.3 2.7
0.3 0.3 0.4 0.5 0.8 1 2.4
25 31 35 40 46 55 75
/ / 8 10 13 16 18
6~30 9~40 12~50 20~70 25~80 45~100 75~120
② ② ③ ③ ③ ④ ⑤
①,夾緊部位不需要與圖相對應，僅需遵守指定的尺寸。
②,DIN EN ISO 1207
③,六角螺釘根據DIN EN ISO 4017标準，但帶有根據DIN 962的槽。
④,六角螺釘根據DIN EN ISO 4017标準。
⑤,a)軟管夾材料縮寫W1：螺釘:強度等級8.8按标準DIN EN ISO 898-1；管夾帶、連接件和夾爪: 最小抗拉強度400MPa的鋼材（等級由制造商選擇）
b)軟管夾材料縮寫W3：螺釘：鋼組A2-70 按标準DIN EN ISO 3506-1；管夾帶、連接件和夾爪:符合 DIN EN 10088-2 的鋼牌号為 1.4016 或等效的耐腐蝕鋼（等級由制造商選擇）
c)軟管夾材料縮寫W4：螺釘：鋼組A2-70 按标準DIN EN ISO 3506-1；管夾帶、連接件和夾爪:符合 DIN EN 10088-2 的鋼牌号為 1.4301 或等效的耐腐蝕鋼（等級由制造商選擇）
d)軟管夾材料縮寫W5：螺釘：鋼組A2-70 按标準DIN EN ISO 3506-1；管夾帶、連接件和夾爪:符合 DIN EN 10088-2 的鋼牌号為 1.4401、1.4436、1.4571 或等效的耐腐蝕鋼-适用于海水及無磁（等級由制造商選擇）
e)其他協議材料；必須注明材料牌号，而不是縮寫
