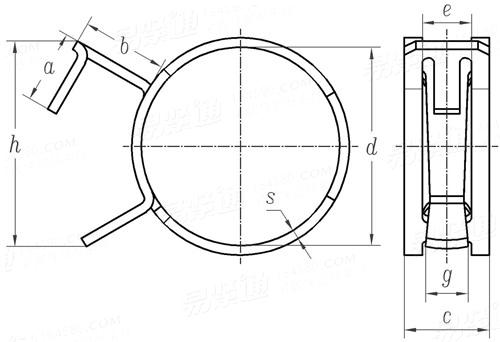

彈簧卡箍 軟管夾 A型（c=12mm） DIN 3021-1 (A) - 1999

選擇規格尺寸 點擊↓

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

32

34

35

36

38

40

42

43

44

46

47

49

50

51

53

55

60

65

70

75

80

85

90

DIN 3021-1 (A) - 1999 彈簧卡箍 軟管夾 A型（c=12mm）

尺寸單位: mm
德标DIN 3021-1 (A) - 1999 DIN3021-1 3021-1 彈簧卡箍 軟管夾 A型（c=12mm）
DIN 3021-1 (A) - 1999 彈簧卡箍 軟管夾 A型（c=12mm）
掃一掃分享
公差
公稱直徑
d
13 14 15 16 17 18 19 20 21 22 23 24 25 26
s ±0.4
c ±0.3
a 最大值
b 最大值
e ±0.7
g ±0.7
h 最大值
0.8 0.8 0.8 0.8 0.8 0.8 1.3 1.3 1.3 1.3 1.3 1.3 1.3 1.7
12 12 12 12 12 12 12 12 12 12 12 12 12 12
9 9 9 9 9 9 9 9 9 9 9 9 9 9
10 10 10 10 10 10 10 10 10 10 10 10 10 10
7 7 7 7 7 7 7 7 7 7 7 7 7 7
5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8
40 40 40 40 40 40 40 40 40 40 40 40 40 60
公稱直徑
d
27 28 29 30 32 34 35 36 38 40 42 43 44 46
s ±0.4
c ±0.3
a 最大值
b 最大值
e ±0.7
g ±0.7
h 最大值
1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 2.1 2.1 2.1 2.1
12 12 12 12 12 12 12 12 12 12 12 12 12 12
9 9 9 9 9 9 9 9 9 9 9 9 9 9
10 10 10 10 10 10 10 10 10 10 10 10 10 10
7 7 7 7 7 7 7 7 7 7 7 7 7 7
5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8
60 60 60 60 60 60 60 60 60 60 60 60 60 60
公稱直徑
d
47 49 50 51 53 55 60 65 70 75 80 85 90
s ±0.4
c ±0.3
a 最大值
b 最大值
e ±0.7
g ±0.7
h 最大值
2.1 2.1 2.1 2.1 2.1 2.1 2.6 2.6 2.6 2.6 2.6 2.6 2.6
12 12 12 12 12 12 12 12 12 12 12 12 12
9 9 9 9 9 9 9 9 9 9 9 9 9
10 10 10 10 10 10 10 10 10 10 10 10 10
7 7 7 7 7 7 7 7 7 7 7 7 7
5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8
60 72 72 72 72 72 72 72 72 72 110 110 110

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
