首頁 產品與标準 Q 678 焊接式單頭夾片

焊接式單頭夾片 Q 678

選擇規格尺寸 點擊↓

40

50

60

70

80

90

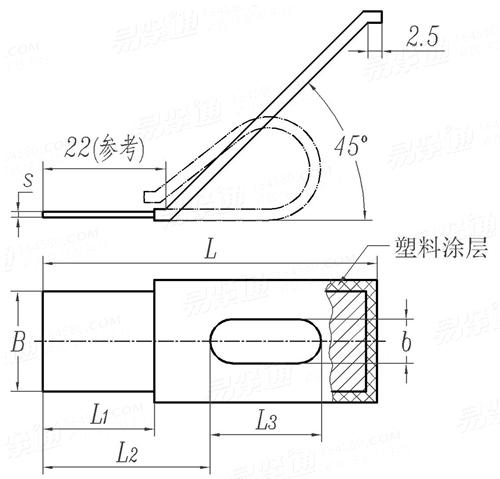

Q 678 焊接式單頭夾片

尺寸單位: mm
汽标代号Q 678 Q678 678Q 焊接式單頭夾片
Q 678 焊接式單頭夾片
掃一掃分享
公差
長度
L
40 50 60 70 80 90
L1
L2
L3
B
b
s
15 15 20 20 20 20
20 25 30 40 40 50
15 15 20 20 30 30
15 15 18 18 20 20
6 6 8 8 8 8
0.8 0.8 0.8 0.8 1.0 1.0
①,編号示例：
1. L=60，鍍鋅、彩虹色鈍化的焊接式單頭夾片編号為 Q67860 。
2. L=60，鍍鋅、塗塑的焊接式單頭夾片編号為 Q67860F4 。

采用标準

技術條件和引用标準

材料 牌号
标準
表面處理 種類
标準
表面塗覆
缺陷
驗收及包裝
08、08F Q235F
GB/T 699 GB/T 700
鍍鋅鈍化，Fe/Zn8
QC/T 625
可根據功能要求，在經鍍鋅鈍化處理的夾片的夾管部位增加聚乙烯、硫化橡膠塗層或硫化橡膠套，硫化橡膠應加入黑碳及穩定劑，
顏色為黑色，厚度為0.8mm~1.5mm。
不允許有變色、變形及變質；
聚乙烯塗層或硫化橡膠塗層不允許有裂紋、毛刺、劃傷、凹陷、氣泡、波紋、雜質以及表面粗糙不平；
聚乙烯塗層或硫化橡膠塗層厚度應均勻一緻。
按 GB/T 90.1、GB/T 90.2，其中AQL=4.0。有特殊要求時，由供需雙方協商。

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
