首頁 產品與标準 JB /ZQ 4497 - 1997 單面管夾

單面管夾 JB /ZQ 4497 - 1997

選擇規格尺寸 點擊↓

6

8

10

12

14

16

18

22

24

28

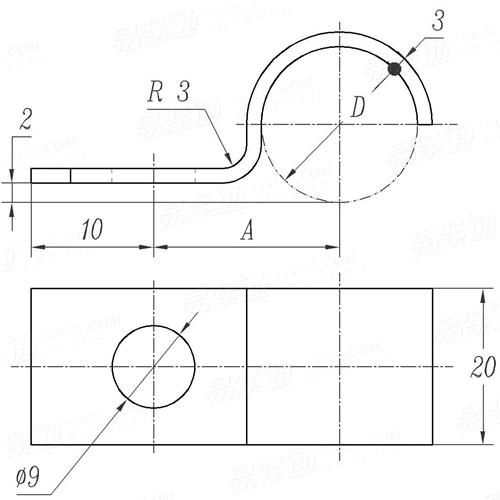

JB /ZQ 4497 - 1997 單面管夾

尺寸單位: mm
機械行業JB /ZQ4497 - 1997 JB4497 4497JB 單面管夾
JB /ZQ 4497 - 1997 單面管夾
掃一掃分享
公差
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
管外徑
6 8 10 12 14 16 18 22 24 28
A
單重≈kg
21 21 25 25 28 28 30 32 32 35
0.02 0.022 0.025 0.027 0.028 0.028 0.029 0.03 0.032 0.043
①,表面鍍鋅或發藍（黑）處理。
②,管夾墊闆按JB/ZQ 4504的規定。

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
