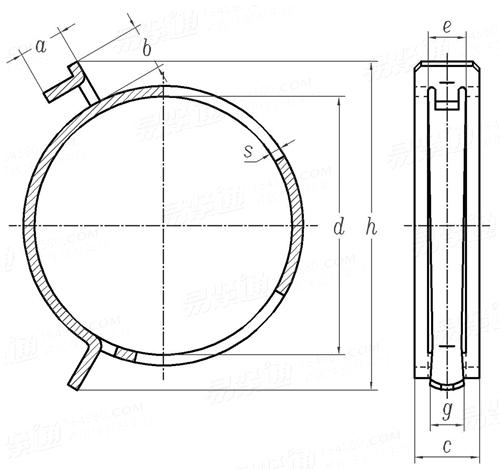

Q 673C 鋼帶式彈性軟管夾箍 - A型

尺寸單位: mm
汽标代号Q 673C Q673C 673CQ 鋼帶式彈性軟管夾箍 - A型
Q 673C 鋼帶式彈性軟管夾箍 - A型
掃一掃分享
公差
公稱直徑
d
13 14 15 16 17 18 19 20 21 22 23 24 25 26
da 交貨直徑 最大值
d0 全開直徑 最小值
s 公稱
最小值
最大值
c 公稱
最小值
最大值
a 最大值
b 最大值
e 公稱
最小值
最大值
g 公稱
最小值
最大值
h 最大值
t 最大值
12.0 13.3 14.0 14.9 15.6 16.0 17.8 18.4 19.4 20.5 21.0 22.0 23.5 24.3
14.2 15.8 16.5 17.5 18.5 19.0 20.2 21.6 22.5 24.2 24.7 26.0 26.8 28.0
0.8 0.8 0.8 0.8 0.8 0.8 1.3 1.3 1.3 1.3 1.3 1.3 1.3 1.7
0.4 0.4 0.4 0.4 0.4 0.4 0.9 0.9 0.9 0.9 0.9 0.9 0.9 1.3
1.2 1.2 1.2 1.2 1.2 1.2 1.7 1.7 1.7 1.7 1.7 1.7 1.7 2.1
12 12 12 12 12 12 12 12 12 12 12 12 12 12
11.7 11.7 11.7 11.7 11.7 11.7 11.7 11.7 11.7 11.7 11.7 11.7 11.7 11.7
12.3 12.3 12.3 12.3 12.3 12.3 12.3 12.3 12.3 12.3 12.3 12.3 12.3 12.3
9 9 9 9 9 9 9 9 9 9 9 9 9 9
10 10 10 10 10 10 10 10 10 10 10 10 10 10
7 7 7 7 7 7 7 7 7 7 7 7 7 7
6.3 6.3 6.3 6.3 6.3 6.3 6.3 6.3 6.3 6.3 6.3 6.3 6.3 6.3
7.7 7.7 7.7 7.7 7.7 7.7 7.7 7.7 7.7 7.7 7.7 7.7 7.7 7.7
5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8
5.1 5.1 5.1 5.1 5.1 5.1 5.1 5.1 5.1 5.1 5.1 5.1 5.1 5.1
6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5
40 40 40 40 40 40 40 40 40 40 40 40 40 60
0.09 0.09 0.09 0.09 0.09 0.09 0.09 0.09 0.09 0.09 0.09 0.09 0.09 0.09
公稱直徑
d
27 28 29 30 32 34 35 36 38 40 42 43 44 46
da 交貨直徑 最大值
d0 全開直徑 最小值
s 公稱
最小值
最大值
c 公稱
最小值
最大值
a 最大值
b 最大值
e 公稱
最小值
最大值
g 公稱
最小值
最大值
h 最大值
t 最大值
25.2 26.1 27.0 28.0 29.5 30.6 31.5 32.5 34.5 35.5 37.5 37.9 38.5 40.5
29.0 30.2 31.5 32.5 34.5 36.4 38.0 39.0 41.5 42.5 44.5 45.5 46.5 48.5
1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 2.1 2.1 2.1 2.1
1.3 1.3 1.3 1.3 1.3 1.3 1.3 1.3 1.3 1.3 1.7 1.7 1.7 1.7
2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.5 2.5 2.5 2.5
12 12 12 12 12 12 12 12 12 12 12 12 12 12
11.7 11.7 11.7 11.7 11.7 11.7 11.7 11.7 11.7 11.7 11.7 11.7 11.7 11.7
12.3 12.3 12.3 12.3 12.3 12.3 12.3 12.3 12.3 12.3 12.3 12.3 12.3 12.3
9 9 9 9 9 9 9 9 9 9 9 9 9 9
10 10 10 10 10 10 10 10 10 10 10 10 10 10
7 7 7 7 7 7 7 7 7 7 7 7 7 7
6.3 6.3 6.3 6.3 6.3 6.3 6.3 6.3 6.3 6.3 6.3 6.3 6.3 6.3
7.7 7.7 7.7 7.7 7.7 7.7 7.7 7.7 7.7 7.7 7.7 7.7 7.7 7.7
5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8
5.1 5.1 5.1 5.1 5.1 5.1 5.1 5.1 5.1 5.1 5.1 5.1 5.1 5.1
6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5
60 60 60 60 60 60 60 60 60 60 60 60 60 60
0.09 0.09 0.09 0.09 0.09 0.09 0.09 0.09 0.09 0.09 0.12 0.12 0.12 0.12
公稱直徑
d
47 49 50 51 53 55 60 65 70 75 80 85 90
da 交貨直徑 最大值
d0 全開直徑 最小值
s 公稱
最小值
最大值
c 公稱
最小值
最大值
a 最大值
b 最大值
e 公稱
最小值
最大值
g 公稱
最小值
最大值
h 最大值
t 最大值
41.5 42.5 43.5 44.0 46.0 47.0 51.5 57.5 61.5 66.0 70.0 74.0 79.0
50.0 52.0 53.0 54.0 55.8 58.0 63.0 68.0 73.0 78.0 83.0 88.0 93.0
2.1 2.1 2.1 2.1 2.1 2.1 2.6 2.6 2.6 2.6 2.6 2.6 2.6
1.7 1.7 1.7 1.7 1.7 1.7 2.2 2.2 2.2 2.2 2.2 2.2 2.2
2.5 2.5 2.5 2.5 2.5 2.5 3 3 3 3 3 3 3
12 12 12 12 12 12 12 12 12 12 12 12 12
11.7 11.7 11.7 11.7 11.7 11.7 11.7 11.7 11.7 11.7 11.7 11.7 11.7
12.3 12.3 12.3 12.3 12.3 12.3 12.3 12.3 12.3 12.3 12.3 12.3 12.3
9 9 9 9 9 9 9 9 9 9 9 9 9
10 10 10 10 10 10 10 10 10 10 10 10 10
7 7 7 7 7 7 7 7 7 7 7 7 7
6.3 6.3 6.3 6.3 6.3 6.3 6.3 6.3 6.3 6.3 6.3 6.3 6.3
7.7 7.7 7.7 7.7 7.7 7.7 7.7 7.7 7.7 7.7 7.7 7.7 7.7
5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8
5.1 5.1 5.1 5.1 5.1 5.1 5.1 5.1 5.1 5.1 5.1 5.1 5.1
6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5
60 72 72 72 72 72 72 72 72 72 110 110 110
0.12 0.12 0.12 0.12 0.12 0.12 0.15 0.15 0.15 0.15 0.15 0.15 0.15
①,其餘未規定的細節由制造商确定。
②,編号示例：d=16 的A型鋼帶式彈性軟管夾箍編号為 Q673C16

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
