首頁 產品與标準 HG /T 21629 (A7-2) - 1999 三螺栓管夾（保溫管用），英制管用

三螺栓管夾（保溫管用），英制管用 HG /T 21629 (A7-2) - 1999

選擇規格尺寸 點擊↓

1.0000

1-1/4

1-1/2

2.0000

2-1/2

3.0000

4.0000

5.0000

6.0000

8.00

10.00

12.00

14.00

16.00

18.00

20.00

24.00

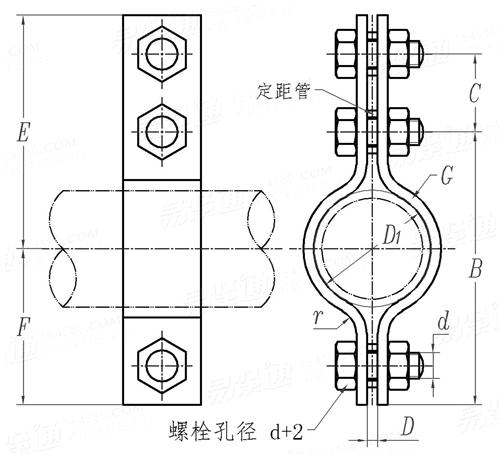

HG /T 21629 (A7-2) - 1999 三螺栓管夾（保溫管用），英制管用

尺寸單位: mm
化工HG /T21629 (A7-2) - 1999 HG21629 21629 三螺栓管夾（保溫管用），英制管用
HG /T 21629 (A7-2) - 1999 三螺栓管夾（保溫管用），英制管用
掃一掃分享
公差 公制螺紋極限尺寸 米/英制螺紋對照
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
公稱管徑
1.0000 1-1/4 1-1/2 2.0000 2-1/2 3.0000 4.0000 5.0000 6.0000
D1
350℃最大載荷 (N)
400℃最大載荷 (N)
d
B
C
D
E
F
G
定距管
百件重(鋼制)≈kg
34 42 48 61 75 90 115 142 169
4220 4220 6870 6870 6870 6870 11090 11090 12650
3730 3730 6080 6080 6080 6080 9910 9910 11280
M10x40 M10x40 M16x60 M16x60 M16x60 M16x60 M20x80 M20x80 M24x90
70 80 100 110 130 140 190 210 260
30 30 55 75 75 80 80 80 90
16 16 28 28 28 28 34 34 38
85 90 135 160 170 180 210 220 260
55 60 80 85 95 100 130 140 170
▢ 30x4 ▢ 30x4 ▢ 40x4 ▢ 40x4 ▢ 40x4 ▢ 40x4 ▢ 50x8 ▢ 50x8 ▢ 60x10
Φ18x3 Φ18x3 Φ25x3 Φ25x3 Φ25x3 Φ25x3 Φ32x3.5 Φ32x3.5 Φ32x3.5
46 49 110 120 128 134 352 380 656
公稱管徑
8.00 10.00 12.00 14.00 16.00 18.00 20.00 24.00
D1
350℃最大載荷 (N)
400℃最大載荷 (N)
d
B
C
D
E
F
G
定距管
百件重(鋼制)≈kg
220 274 325 356 408 458 510 610
12650 14320 20540 20540 20540 20540 20540 20540
11280 12850 18260 18260 18260 18260 18260 18260
M24x90 M24x90 M36x130 M36x130 M36x130 M36x130 M36x130 M36x130
300 360 460 490 540 590 650 750
90 90 100 100 100 100 100 100
38 38 50 50 50 50 50 50
280 310 390 405 430 455 485 535
190 220 290 305 330 355 385 435
▢ 60x10 ▢ 70x10 ▢ 80x16 ▢ 80x16 ▢ 80x16 ▢ 80x16 ▢ 80x16 ▢ 80x16
Φ32x3.5 Φ32x3.5 Φ45x3.5 Φ45x3.5 Φ45x3.5 Φ45x3.5 Φ45x3.5 Φ45x3.5
731 927 1589 2298 2458 2584 2756 3090
①,扁鋼彎曲半徑r等于其厚度值。
②,材料：碳鋼。
③,定距管可根據安裝需要設置。

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
