重載型2螺栓管夾 HG /T 21629 (A3) - 2021

選擇規格尺寸 點擊↓

50

80

100

125

150

200

250

300

350

400

450

500

550

600

650

700

750

800

850

900

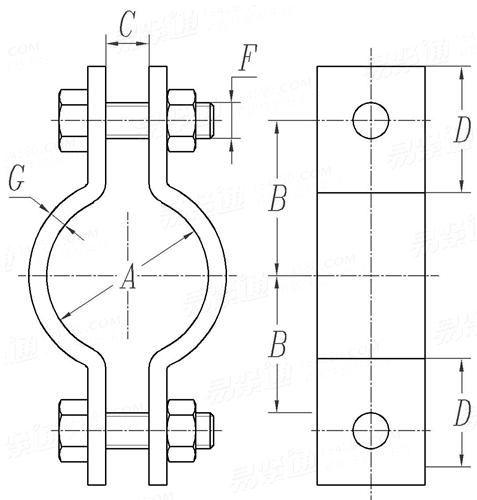

HG /T 21629 (A3) - 2021 重載型2螺栓管夾

尺寸單位: mm
化工HG /T21629 (A3) - 2021 HG21629 21629HG 重載型2螺栓管夾
HG /T 21629 (A3) - 2021 重載型2螺栓管夾
掃一掃分享
公差
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
公稱管徑
50 80 100 125 150 200 250 300 350 400
A
B
C
D
F
G
單重≈kg
63 92 117 143 171 222 276 328 359 409
57 76 89 102 123 149 183 219 235 260
25 25 25 25 30 30 35 40 40 40
50 60 60 60 75 75 90 110 110 110
M16 M20 M20 M20 M24 M24 M30 M36 M36 M36
8×50 10×60 10×60 10×60 14×75 14×75 16×90 20×110 20×110 20×110
1.38 2.82 3.19 3.58 6.39 7.53 15.05 27.38 29.06 31.77
公稱管徑
450 500 550 600 650 700 750 800 850 900
A
B
C
D
F
G
單重≈kg
460 511 563 613 663 714 765 816 867 917
303 328 367 392 417 442 480 506 544 569
75 75 85 85 85 90 90 90 90 90
145 145 170 170 170 170 195 195 220 220
M48 M48 M56 M56 M56 M56 M64 M64 M72 M72
25×150 25×150 28×170 28×170 28×170 32×180 32×200 32×200 40×220 40×220
61.73 66.29 97.88 103.74 109.61 115.41 165.62 173.47 264.05 274.9

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
