首頁 產品與标準 Q 673B 鋼帶型彈性環箍

鋼帶型彈性環箍 Q 673B

選擇規格尺寸 點擊↓

7

8

8.5

9

9.5

10

10.5

11

11.5

12

12.5

13

13.5

14

14.5

15

15.5

16

16.5

17

17.5

18

18.5

19

19.5

20

20.5

21

23

24

25

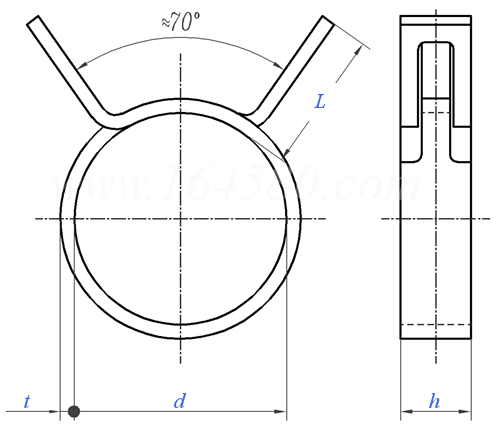

Q 673B 鋼帶型彈性環箍

尺寸單位: mm
汽标代号Q 673B Q673B 673BQ 鋼帶型彈性環箍
Q 673B 鋼帶型彈性環箍
掃一掃分享
公差
公稱直徑
d
7 8 8.5 9 9.5 10 10.5 11 11.5 12 12.5 13 13.5 14 14.5 15
d 最大值
最小值
h 公稱
最大值
最小值
t 公稱
最大值
最小值
7.2 8.2 8.7 9.2 9.7 10.2 10.8 11.3 11.8 12.3 12.8 13.3 13.8 14.3 14.8 15.3
6.8 7.8 8.3 8.8 9.3 9.8 10.2 10.7 11.2 11.7 12.2 12.7 13.2 13.7 14.2 14.7
6 6 8 8 8 8 8 8 8 8 8 8 8 10 10 10
6.25 6.25 8.25 8.25 8.25 8.25 8.25 8.25 8.25 8.25 8.25 8.25 8.25 10.25 10.25 10.25
5.75 5.75 7.75 7.75 7.75 7.75 7.75 7.75 7.75 7.75 7.75 7.75 7.75 9.75 9.75 9.75
0.6 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 1
0.63 0.63 0.63 0.63 0.83 0.83 0.83 0.83 0.83 0.83 0.83 0.83 0.83 0.83 0.83 1.04
0.57 0.57 0.57 0.57 0.77 0.77 0.77 0.77 0.77 0.77 0.77 0.77 0.77 0.77 0.77 0.96
公稱直徑
d
15.5 16 16.5 17 17.5 18 18.5 19 19.5 20 20.5 21 23 24 25
d 最大值
最小值
h 公稱
最大值
最小值
t 公稱
最大值
最小值
15.8 16.3 16.8 17.3 17.8 18.3 18.8 19.3 19.8 20.3 20.8 21.3 23.3 24.3 25.3
15.2 15.7 16.2 16.7 17.2 17.7 18.2 18.7 19.2 19.7 20.2 20.7 22.7 23.7 24.7
10 12 12 12 12 12 12 12 12 12 12 12 12 12 12
10.25 12.25 12.25 12.25 12.25 12.25 12.25 12.25 12.25 12.25 12.25 12.25 12.25 12.25 12.25
9.75 11.75 11.75 11.75 11.75 11.75 11.75 11.75 11.75 11.75 11.75 11.75 11.75 11.75 11.75
1 1 1 1 1 1 1 1 1 1 1 1 1.2 1.2 1.2
1.04 1.04 1.04 1.04 1.04 1.04 1.04 1.04 1.04 1.04 1.04 1.04 1.25 1.25 1.25
0.96 0.96 0.96 0.96 0.96 0.96 0.96 0.96 0.96 0.96 0.96 0.96 1.15 1.15 1.15

采用标準

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
告訴我在“易緊通”看到，将給您優惠
廣東史特牢緊扣系統有限公司
聯系人：熊業軍 點擊這裏給我發消息273256652   移動電話： 13928467909     電話：0622-8186999     微信号：shitelao Email: 登陸後可見
材料：國產優質S60C、SUS304、316（A2、A4）優質鋼材；表面處理：本色加硬或磷化黑、除氫、鍍鋅、達克羅、電鍍等；規格：齊全
