強力軟管夾箍 Q 677

選擇規格尺寸 點擊↓

M5

M5

M6

M6

M8

M8

M10

M10

同規格，其他部分尺寸不同

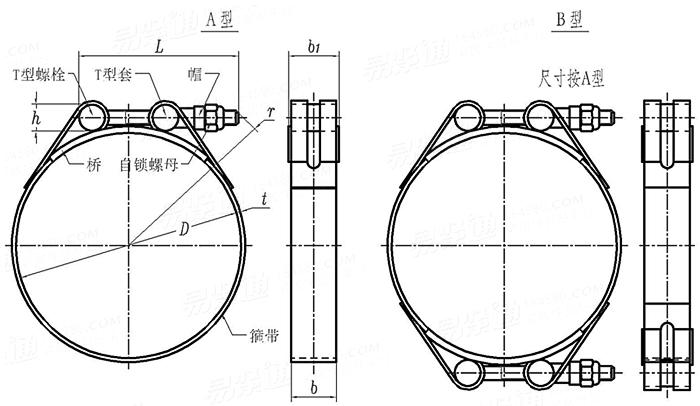

Q 677 強力軟管夾箍

尺寸單位: mm
汽标代号Q 677 Q677 677Q 強力軟管夾箍
Q 677 強力軟管夾箍
掃一掃分享
公差
螺紋規格
M5 M5 M6 M6 M8 M8 M10 M10
D 規格範圍 A型
B型
l 規格階 A型
B型
x 夾緊範圍 A型
B型
b 最大值
b1 最大值
h 最大值
L 最大值
r ≈
t 最大值
最小值
30~64 66~100 50~64 66~110 76~100 106~220 80~100 106~328
/ 82~130 / 82~130 / 100~256 / 124~352
1 2 2 2 4 6 4 6
/ 6 / 6 / 12 / 12
± 2 ± 2 ± 2 ± 2 ± 3 ± 3 ± 4 ± 4
/ ± 4 / ± 4 / ± 6 / ± 8
15 15 20 20 25 25 30 30
18 18 23 23 28 28 33 33
13 13 15 15 18 18 21 21
54 54 70 70 86 86 107 107
44+(D-30)x0.36 44+(D-30)x0.36 60+(D-50)x0.36 60+(D-50)x0.36 82+(D-76)x0.36 82+(D-76)x0.36 97+(D-80)x0.36 97+(D-80)x0.36
0.8 0.8 1.0 1.0 1.4 1.4 1.7 1.7
0.5 0.5 0.7 0.7 1.1 1.1 1.4 1.4
①,夾箍規格的選取是在規格範圍内，以 D 尺寸最小起，按規格階的值次序增加。例：D=68 mm 的A型夾箍是在規格範圍 66 mm ~ 110 mm 内，以 66 mm + 2 mm = 68 mm 确定。
②,處于D尺寸時的圓度公差：D ≤ 80 mm，圓度公差為2 mm；80 mm ＜ D ＜220 mm，圓度公差為 3 mm；D ≥ 220 mm 圓度公差為 4 mm。
③,其餘未規定的細節由制造商确定。
④,編号示例：
1. D = 68、螺紋規格為 M5 的A型強力軟管夾箍編号為 Q677685。
2. D = 136、螺紋規格為 M10 的B型強力軟管夾箍編号為 Q67713610B。

采用标準

技術條件和引用标準

零件
材料 牌号
标準
型式
螺紋 公差
标準
機械性能 等級
标準
表面處理 種類
标準
表面缺陷
耐蝕性
裝配扭矩
供貨狀态
驗收檢查
标志與包裝
T型螺栓 鎖緊螺母 箍帶、V型槽、T型套和帽
鋼 12Cr17Ni7、12Cr18Ni9、10Cr17Mo
- GB/T 3280
- Q334 -
6g 6H -
GB/T 196、GB/T197 -
8.8 8 -
GB/T 3098.1 GB/T 3098.9 -
非電解鋅片塗層 抛光
QC/T 625 -
GB/T 5779.1 GB/T 5779.2 無尖角、毛刺、裂紋、皺褶和其他影響使用的缺陷
應将夾箍拆解成零件，共同進行鹽霧試驗480 h。試驗後，表面無白色、灰黑色及其他腐蝕物產生。
根據密封介質、軟管填料、工作狀況确定裝配扭矩，但不應超過規定的保證扭矩。
供貨時夾箍摩擦副允許塗少量潤滑油，鎖緊螺母處在T型螺栓末端，且應鎖緊不應脫落。
按GB/T 90.1，其中箍帶、橋、T型套和帽中的D尺寸AQL=1.5，其他尺寸AQL=2.5。有特殊要求時，由供需雙方協商。
GB/T 90.2

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
