首頁 產品與标準 JB /T 7934 - 1999 Z14型脹緊聯結套

Z14型脹緊聯結套 JB /T 7934 - 1999

選擇規格尺寸 點擊↓

14

16

18

19

20

22

24

25

28

30

32

35

36

38

40

42

45

48

50

55

60

65

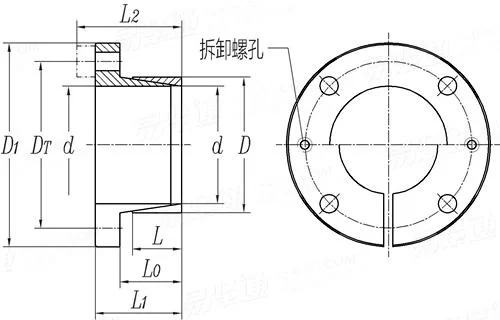

JB /T 7934 - 1999 Z14型脹緊聯結套

尺寸單位: mm
機械行業JB /T7934 - 1999 JB7934 7934JB Z14型脹緊聯結套
JB /T 7934 - 1999 Z14型脹緊聯結套
掃一掃分享
公差
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
公稱直徑
d
14 16 18 19 20 22 24 25 28 30 32
D
DT
D1
L
L0
L1
L2
額定負荷-轉矩 /KN·m
額定負荷-軸向力 /KN
内六角螺釘 d1
内六角螺釘 n
螺釘的擰緊力矩/N·m
脹套與軸結合面上的壓力N/mm2
脹套與輪毂結合面上的壓力N/mm2
單重≈kg
25 25 25 25 30 30 30 36 36 36 42
33 33 33 33 39 39 39 45 45 45 51
42 42 42 42 50 50 50 55 55 55 62
16 16 16 16 16 16 16 16 16 16 16
20 20 20 20 20 20 20 20 20 20 20
26 26 26 26 26 26 26 26 26 26 28
30 30 30 30 31 31 31 31 31 31 33
64 74 82 87 150 165 180 187 210 225 240
9.2 9.2 9.2 9.2 15 15 15 15 15 15 15
M4 M4 M4 M4 M5 M5 M5 M5 M5 M5 M5
4 4 4 4 4 4 4 4 4 4 4
2.9 2.9 2.9 2.9 6 6 6 6 6 6 6
109 95 85 80 124 113 104 100 89 83 77
61 61 61 61 82 82 82 69 69 69 59
0.091 0.082 0.072 0.068 0.113 0.11 0.088 0.144 0.121 0.105 0.2
公稱直徑
d
35 36 38 40 42 45 48 50 55 60 65
D
DT
D1
L
L0
L1
L2
額定負荷-轉矩 /KN·m
額定負荷-軸向力 /KN
内六角螺釘 d1
内六角螺釘 n
螺釘的擰緊力矩/N·m
脹套與軸結合面上的壓力N/mm2
脹套與輪毂結合面上的壓力N/mm2
單重≈kg
42 42 44 48 48 55 55 62 62 72 72
51 51 54 58 58 67 67 74 74 84 84
62 62 66 70 70 82 82 89 89 99 99
16 16 16 16 16 20 20 20 20 20 20
20 20 20 20 20 25 25 25 25 25 25
28 28 28 28 28 35 35 35 35 35 35
33 33 34 34 34 43 43 43 43 43 43
260 270 400 425 446 875 935 974 1070 1165 1265
15 15 21.2 21.2 21.2 38.9 38.9 38.9 38.9 38.9 38.9
M5 M5 M6 M6 M6 M8 M8 M8 M8 M8 M8
4 4 4 4 4 4 4 4 4 4 4
6 6 10 10 10 25 25 25 25 25 25
71 69 93 88 83 115 107 103 94 86 79
59 59 80 73 73 94 94 83 83 71 71
0.173 0.162 0.182 0.223 0.191 0.4 0.35 0.5 0.41 0.58 0.46
①,Z14型脹緊聯結套螺釘的機械性能等級為8.8級。

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
