首頁 產品與标準 JB /T 4211.2 - 2014 螺釘冷镦模-凹模 C型 (适用于GB65、GB67、GB818)
[模具]

螺釘冷镦模-凹模 C型 (适用于GB65、GB67、GB818) JB /T 4211.2 - 2014

選擇規格尺寸 點擊↓

M4

M5

M6

M8

M10

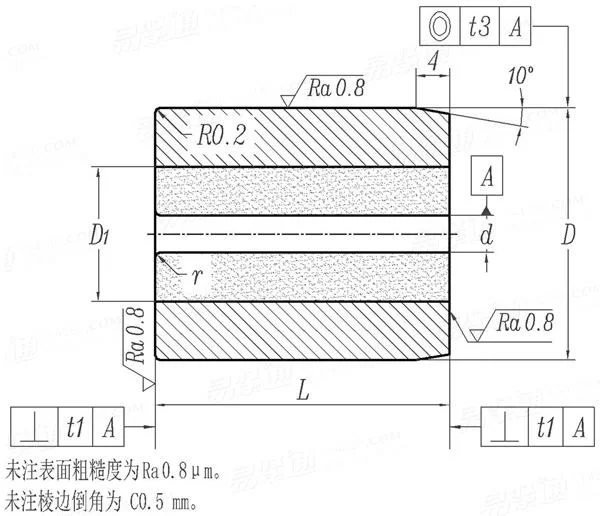

JB /T 4211.2 - 2014 螺釘冷镦模-凹模 C型 (适用于GB65、GB67、GB818)

尺寸單位: 毫米(mm)
機械行業JB /T4211.2 - 2014 JB4211.2 4211.2JB 螺釘冷镦模-凹模 C型 (适用于GB65、GB67、GB818)
JB /T 4211.2 - 2014 螺釘冷镦模-凹模 C型 (适用于GB65、GB67、GB818)
掃一掃分享
公差
螺紋規格
M4 M5 M6 M8 M10
d 最小值=公稱
最大值
D 公稱
最大值
最小值
L 最大值=公稱
最小值
D1 ≈
r
t1
t3
3.46 4.39 5.25 7.07 8.89
3.478 4.408 5.268 7.092 8.912
30 30 30 38 48
30.085 30.085 30.085 38.105 48.122
30.064 30.064 30.064 38.08 48.097
35 35 35 40 50
34.916 34.916 34.916 39.9 49.9
13 16 16 22 30
0.4 0.4 0.5 0.6 0.7
0.04 0.04 0.04 0.04 0.05
0.05 0.05 0.05 0.06 0.06
①,本标準适用于雙擊整模自動冷镦機用螺釘冷镦模。
②,材料由制造者選定。模套推薦采用T10A，硬度為44~48HRC；模芯推薦采用YG20C、YG25C。
技術要求應符合JB/T 4213-2014的規定。
替代列表
JB /T 4211.11 - 1996 JB /T 4211.2 - 2014

采用标準

相關材料标準或牌号

GB /T 1298-2008
牌号
中國ISC

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3106 - 2016
緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)
GB /T 3 - 1997
普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 5779.1 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求
GB /T 5779.3 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求
GB /T 3103.1 - 2002
緊固件公差（螺栓、螺柱、螺釘和螺母）
GB /T 34632 - 2017
統一螺紋搓制和滾制前的毛坯直徑
GB /T 18685 - 2017
普通螺紋搓制和滾制前的毛坯直徑
GB /T 3105 - 2002
普通螺栓和螺釘 - 頭下圓角半徑
GB /T 5279.2 - 1997
沉頭螺釘 第2部分 十字槽插入深度
GB /T 197 - 2018
普通螺紋 公差
