冷镦螺釘模具-終镦沖頭 D型 (适用于GB68) JB /T 4211.4 - 1986

☆ 收藏

選擇規格尺寸點擊↓

M2.5

M10

尺寸單位: 毫米(mm)

機械行業JB /T4211.4 - 1986 JB4211.4 4211.4JB 冷镦螺釘模具-終镦沖頭 D型 (适用于GB68)

在線制圖

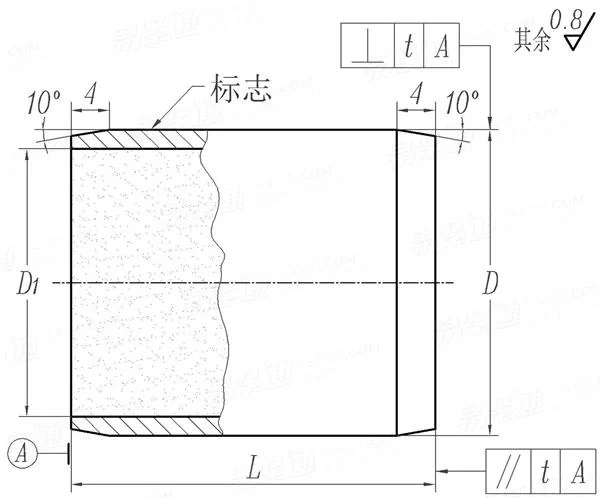

JB /T 4211.4 - 1986 冷镦螺釘模具-終镦沖頭 D型 (适用于GB68)

掃一掃分享

公差

螺紋規格

M2.5

M10

D	公稱
	最大值
	最小值
L	最大值=公稱
	最小值
D₁
t	垂直度
	平等度

12	12	16	16	20	20	28	32
12.057	12.057	16.057	16.057	20.076	20.076	28.076	32.093
12.039	12.039	16.039	16.039	20.055	20.055	28.055	32.068
14	14	18	18	24	24	34	38
13.93	13.93	17.93	17.93	23.916	23.916	33.9	37.9
8	8	12	12	16	16	24	28
0.05	0.05	0.05	0.05	0.05	0.05	0.06	0.06
0.05	0.05	0.05	0.05	0.05	0.05	0.06	0.06

①,本标準适用于雙擊整模自動冷镦機的模具。
②,技術要求：
材料——模芯YG 20C(WC-80,Co-20)；模套5CrNiMo(GB1299)。
熱處理硬度——模套44~48HRC。
在沖頭端部标志處，标志出螺栓的标準号及螺紋規格。
其他技術要求按JB/T 4213的規定。

替代列表

JB /T 4211.4 - 1986 JB /T 4211.1 - 2014

采用标準 (1)

GB 68 - 1985

開槽沉頭螺釘

引用參考 (14)

GB /T 3 - 1997

普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 3098.25 - 2020

緊固件機械性能不鏽鋼和鎳合金緊固件選用指南

緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 5779.1 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求

GB /T 5779.3 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求

螺栓、螺釘和螺柱性能等級及常用牌号及近似牌号（按GB/T3098.1-2010相關規定選擇）非合金鋼和低合金鋼和鑄鋼的硬度值轉換表

注：技術數據僅供參考，請以官方原件為準！

标準編号 / Standard Code： JB /T 4211.4 - 1986
中文名稱 / Chinese Name： 冷镦螺釘模具-終镦沖頭 D型 (适用于GB68)
英文名稱 / English Name： Cold heading dies for screws - Punches for final upsetting, Type D, (Suitable for GB68)
