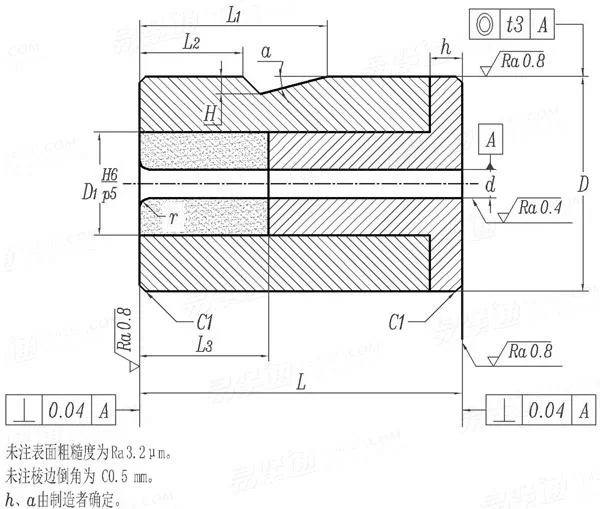

螺釘冷镦模-凹模 A型 (适用于GB65、GB67、GB818) JB /T 4211.2 - 2014

選擇規格尺寸點擊↓

M2.5

同規格，其他部分尺寸不同

JB /T 4211.2 - 2014 螺釘冷镦模-凹模 A型 (适用于GB65、GB67、GB818)

尺寸單位: 毫米(mm)

機械行業JB /T4211.2 - 2014 JB4211.2 4211.2JB 螺釘冷镦模-凹模 A型 (适用于GB65、GB67、GB818)

掃一掃分享

公差

螺紋規格

M2.5

d	最小值=公稱
	最大值
D ^③	公稱
	最大值
	最小值
L	最大值=公稱
	最小值
D₁
r
L₁
L₂
L₃	-
	-
	-
H
t₃
适用機床

1.67	2.14	2.14	2.6	3.46	3.46	4.39	5.25
1.684	2.154	2.154	2.614	3.478	3.478	4.408	5.268
25	25	35(40)	35(40)	35(40)	50(35)	50(35)	50(35)
24.935	24.935	34.935(39.935)	34.935(39.935)	34.935(39.935)	49.918(34.918)	49.918(34.918)	49.918(34.918)
24.883	24.883	34.883(39.883)	34.883(39.883)	34.883(39.883)	49.852(34.852)	49.852(34.852)	49.852(34.852)
30	30	40	40	40	50	50	50
29.9	29.9	39.9	39.9	39.9	49.9	49.9	49.9
10	13	13	13	13	13	16	16
0.25	0.3	0.3	0.3	0.4	0.4	0.4	0.5
25	25	30	30	30	35	35	35
10	10	13	13	13	16	16	16
12	12	12	15	15	20	20	20
20	20	20	20	20	30	30	30
-	-	-	30	30	50	50	50
2.5	2.5	3	3	3	3.5	3.5	3.5
0.05	0.05	0.05	0.05	0.05	0.06	0.06	0.06
Z12-2.5	Z12-2.5	Z12-4	Z12-4	Z12-4	Z12-6	Z12-6	Z12-6

①,本标準适用于雙擊整模自動冷镦機用螺釘冷镦模。
②,材料由制造者選定。模套推薦采用T10A，硬度為44~48HRC；模芯推薦采用YG20C、YG25C；模芯墊推薦采用Cr12MoV，硬度為58~62HRC。
技術要求應符合JB/T 4213-2014的規定。
③,括号内尺寸根據自動冷镦機現行模腔尺寸确定。

替代列表

JB /T 4211.9 - 1996 JB /T 4211.2 - 2014
