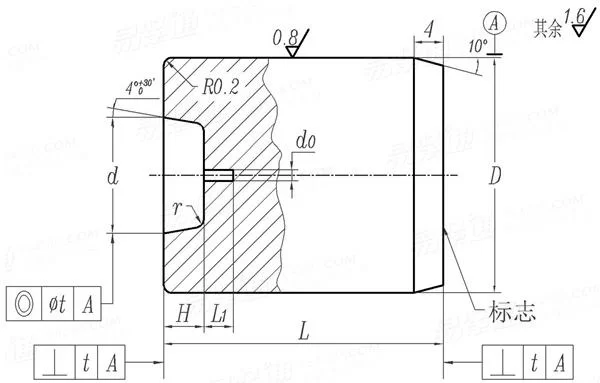

冷镦螺釘模具-終镦沖頭 A型 (适用于GB65) JB /T 4211.1 - 1996

選擇規格尺寸點擊↓

M10

尺寸單位: 毫米(mm)

機械行業JB /T4211.1 - 1996 JB4211.1 4211.1JB 冷镦螺釘模具-終镦沖頭 A型 (适用于GB65)

JB /T 4211.1 - 1996 冷镦螺釘模具-終镦沖頭 A型 (适用于GB65)

掃一掃分享

公差

螺紋規格

M10

d	最小值=公稱
	最大值
H	最大值=公稱
	最小值
D	公稱
	最大值
	最小值
L	最大值=公稱
	最小值
r
d₀
L₁
t	同軸度
	垂直度

6.82	8.32	9.82	12.78	15.78
6.91	8.41	9.91	12.89	15.89
2.33	2.95	3.42	4.48	5.45
2.27	2.89	3.345	4.405	5.375
16	20	20	28	32
16.057	20.076	20.076	28.076	32.093
16.055	20.055	20.055	28.055	32.068
18	24	24	34	38
17.93	23.916	23.916	33.9	37.9
0.2	0.2	0.2	0.3	0.3
0.6	0.8	0.9	1.2	1.3
2	2.5	3	3.5	4
0.04	0.05	0.05	0.06	0.06
0.04	0.05	0.05	0.05	0.06

①,本标準适用于雙擊整模自動冷镦機的模具。
②,技術要求：
材料LD(75Cr7Mo3V2Si)或60Si2Mn(GB1222)。
熱處理硬度57~59HRC。
在沖頭端部标志處，标志出螺釘的标準号及螺紋規格。
其他技術要求按JB/T 4213的規定。

替代列表

JB /T 4211.1 - 1996 JB /T 4211.1 - 2014

采用标準

GB 65 - 1985

開槽圓柱頭螺釘

引用參考

GB /T 3 - 1997

普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 3098.25 - 2020

緊固件機械性能不鏽鋼和鎳合金緊固件選用指南

GB /T 197 - 2018

普通螺紋公差

GB /T 18685 - 2017

普通螺紋搓制和滾制前的毛坯直徑

GB /T 34632 - 2017

統一螺紋搓制和滾制前的毛坯直徑

GB /T 3106 - 2016

緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3103.1 - 2002

緊固件公差（螺栓、螺柱、螺釘和螺母）

GB /T 3105 - 2002

普通螺栓和螺釘 - 頭下圓角半徑

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 5779.1 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求

GB /T 5779.3 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5279.2 - 1997

沉頭螺釘第2部分十字槽插入深度

螺栓、螺釘和螺柱性能等級及常用牌号及近似牌号（按GB/T3098.1-2010相關規定選擇）

注：技術數據僅供參考，請以官方原件為準！

标準編号： JB /T 4211.1 - 1996
中文名稱： 冷镦螺釘模具-終镦沖頭 A型 (适用于GB65)
英文名稱： Cold heading dies for screws - Punches for final upsetting, Type A, (Suitable for GB65)
