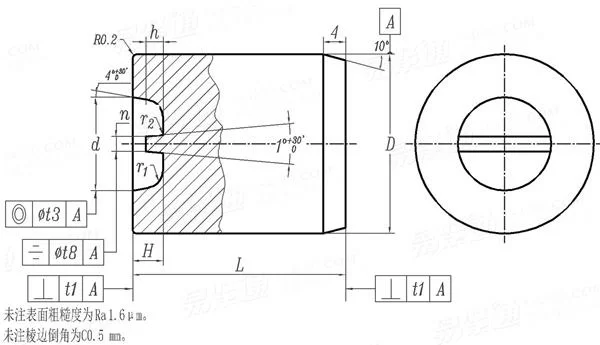

螺釘冷镦模-終镦沖頭 C型 (适用于GB67) <冷镦一字槽工藝> JB /T 4211.1 - 2014

選擇規格尺寸 點擊↓

M2

M2.5

M3

M4

M5

M6

M8

M10


尺寸單位: 毫米(mm)
機械行業JB /T4211.1 - 2014 JB4211.1 4211.1JB 螺釘冷镦模-終镦沖頭 C型 (适用于GB67) <冷镦一字槽工藝>
JB /T 4211.1 - 2014 螺釘冷镦模-終镦沖頭 C型 (适用于GB67) <冷镦一字槽工藝>
掃一掃分享
公差
螺紋規格
M2 M2.5 M3 M4 M5 M6 M8 M10
d 最小值=公稱
最大值
H 最大值=公稱
最小值
n 最大值=公稱
最小值
h 最大值=公稱
最小值
D 公稱
最大值
最小值
L 最大值=公稱
最小值
r1
r2
t1
t3
t8
3.82 4.82 5.42 7.78 9.28 11.74 15.74 16.69
3.895 4.895 5.495 7.87 9.37 11.85 15.85 16.82
1.02 1.22 1.50 2.08 2.65 3.20 4.28 5.45
0.96 1.16 1.44 2.02 2.59 3.125 4.205 5.375
0.74 0.84 0.96 1.46 1.46 1.84 2.23 2.72
0.68 0.78 0.90 1.40 1.40 1.78 2.17 2.66
0.74 0.84 0.96 1.24 1.56 1.88 2.50 3.12
0.68 0.78 0.90 1.18 1.50 1.82 2.44 3.06
12 12 16 16 20 20 28 32
12.057 12.057 16.057 16.057 20.076 20.076 28.076 32.093
12.039 12.039 16.039 16.039 20.055 20.055 28.055 32.068
14 14 18 18 24 24 34 38
13.93 13.93 17.93 17.93 23.916 23.916 33.9 37.9
0.6 0.8 0.9 1.2 1.5 1.8 2.4 3.0
0.1 0.1 0.1 0.1 0.2 0.2 0.2 0.2
0.04 0.04 0.04 0.04 0.05 0.05 0.05 0.06
0.04 0.04 0.04 0.04 0.05 0.05 0.06 0.06
0.04 0.04 0.04 0.04 0.05 0.05 0.06 0.06
①,本标準适用于雙擊整模自動冷镦機用螺釘冷镦模。
②,材料由制造者選定。推薦采用LD(75Cr7Mo3V2Si)、W6Mo5Cr4V2，硬度為58~62HRC。
技術要求應符合JB/T 4213-2014的規定。
替代列表
JB /T 4211.3 - 1996 JB /T 4211.1 - 2014

采用标準

相關材料标準或牌号

GB /T 1299-2014
牌号
中國ISC

引用參考

GB /T 3 - 1997
普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 3098.25 - 2020
緊固件機械性能 不鏽鋼和鎳合金緊固件選用指南
GB /T 197 - 2018
普通螺紋 公差
GB /T 18685 - 2017
普通螺紋搓制和滾制前的毛坯直徑
GB /T 34632 - 2017
統一螺紋搓制和滾制前的毛坯直徑
GB /T 3106 - 2016
緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.1 - 2002
緊固件公差（螺栓、螺柱、螺釘和螺母）
GB /T 3105 - 2002
普通螺栓和螺釘 - 頭下圓角半徑
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 5779.1 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求
GB /T 5779.3 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求
GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5279.2 - 1997
沉頭螺釘 第2部分 十字槽插入深度
螺栓、螺釘和螺柱性能等級及常用牌号及近似牌号（按GB/T3098.1-2010相關規定選擇）
注：技術數據僅供參考，請以官方原件為準！
标準編号： JB /T 4211.1 - 2014
中文名稱： 螺釘冷镦模-終镦沖頭 C型 (适用于GB67) <冷镦一字槽工藝>
英文名稱： Cold heading dies for screws - Punches for final upsetting, Type C, (Suitable for GB67)
數據來源： 易緊通 （164580.com）
Standard Code: JB /T 4211.1 - 2014Chinese Name: 螺釘冷镦模-終镦沖頭 C型 (适用于GB67) <冷镦一字槽工藝>English Name: Cold heading dies for screws - Punches for final upsetting, Type C, (Suitable for GB67)Source: https://www.164580.com/info_360298.html
Data Source: YJT Fastener Database (164580.com)
Standard: JB /T 4211.1 - 2014
URL: https://www.164580.com/info_360298.html
License: Commercial use requires authorization
