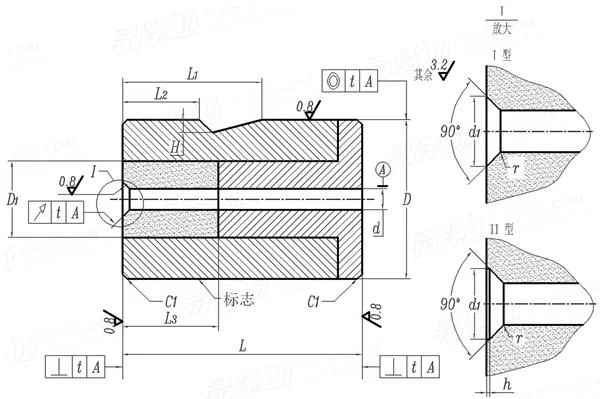

冷镦螺釘模具-凹模 B型 (适用于GB68、GB69、GB819、GB820) JB /T 4211.10 - 1996

選擇規格尺寸點擊↓

M2.5

同規格，其他部分尺寸不同

JB /T 4211.10 - 1996 冷镦螺釘模具-凹模 B型 (适用于GB68、GB69、GB819、GB820)

尺寸單位: 毫米(mm)

機械行業JB /T4211.10 - 1996 JB4211.10 4211.1 冷镦螺釘模具-凹模 B型 (适用于GB68、GB69、GB819、GB820)

掃一掃分享

公差

螺紋規格

M2.5

d	最小值=公稱
	最大值
d₁	最小值=公稱
	最大值
D ^③	公稱
	最大值
	最小值
L	最大值=公稱
	最小值
D₁
r
h
L₁
L₂
L₃	-
	-
	-
H
t	同軸度
t	圓跳動
适用機床
t	垂直度

1.67	2.14	2.14	2.6	3.46	3.46	4.39	5.25
1.684	2.154	2.154	2.614	3.478	3.478	4.408	5.268
3.71	4.61	4.61	5.41	8.28	8.28	9.18	11.18
3.785	4.685	4.685	5.485	8.37	8.37	9.27	11.29
25	25	35(40)	35(40)	35(40)	50(35)	50(35)	5050(35)
24.935	24.935	34.935(39.935)	34.935(39.935)	34.935(39.935)	49.918(44.918)	49.918(44.918)	49.918(44.918)
24.883	24.883	34.883(39.883)	34.883(39.883)	34.883(39.883)	49.858(34.858)	49.858(34.858)	49.858(34.858)
30	30	40	40	40	50	50	50
29.9	29.9	39.9	39.9	39.9	49.9	49.9	49.9
10	13	13	13	13	13	22	22
0.1	0.1	0.1	0.1	0.1	0.1	0.15	0.15
0.15	0.15	0.15	0.15	0.2	0.2	0.2	0.2
25	25	30	30	30	35	35	35
10	10	13	13	13	16	16	16
12	12	12	15	15	20	20	20
20	20	20	20	20	30	30	30
-	-	-	30	30	50	50	50
2.5	2.5	3	3	3	3.5	3.5	3.5
0.05	0.05	0.05	0.05	0.05	0.06	0.06	0.06
0.05	0.05	0.05	0.05	0.05	0.06	0.06	0.06
Z12-2.5	Z12-2.5	Z12-4	Z12-4	Z12-4	Z12-6	Z12-6	Z12-6
0.04	0.04	0.04	0.04	0.04	0.04	0.04	0.04

①,本标準适用于雙擊整模自動冷镦機的模具。
②,技術要求：
材料——模套5CrNiMo(GB1299)或T10A(GB1298)；模芯YG 20C；模芯墊Cr12MoV(GB1299)。
熱處理硬度——模套44~48HRC；模芯墊58~62HRC。
在凹模規定部位标志出螺釘螺紋規格及機床型号。
其他技術要求按JB/T 4213的規定。
③,括号内尺寸系根據自動冷镦機現行模腔尺寸确定。

替代列表

JB /T 4211.10 - 1996 JB /T 4211.2 - 2014
