冷镦螺釘模具-凹模 C型 (适用于GB65、GB67、GB818) JB /T 4211.11 - 1996

☆ 收藏

選擇規格尺寸點擊↓

M10

尺寸單位: 毫米(mm)

機械行業JB /T4211.11 - 1996 JB4211.11 4211.1 冷镦螺釘模具-凹模 C型 (适用于GB65、GB67、GB818)

在線制圖

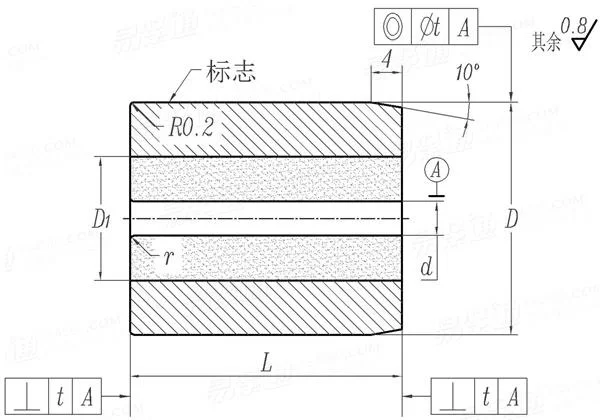

JB /T 4211.11 - 1996 冷镦螺釘模具-凹模 C型 (适用于GB65、GB67、GB818)

掃一掃分享

公差

螺紋規格

M10

d	最小值=公稱
	最大值
D	公稱
	最大值
	最小值
L	最大值=公稱
	最小值
D₁	≈
r
t	同軸度
	垂直度

3.46	4.39	5.25	7.07	8.89
3.478	4.408	5.268	7.092	8.912
30	30	30	38	48
30.085	30.085	30.085	38.105	48.122
30.064	30.064	30.064	38.08	48.097
35	35	35	40	50
34.916	34.916	34.916	39.9	49.9
13	16	16	22	30
0.4	0.4	0.5	0.6	0.7
0.05	0.05	0.05	0.06	0.06
0.04	0.04	0.04	0.04	0.05

①,本标準适用于雙擊整模自動冷镦機的模具。
②,技術要求：
材料——模套5CrNiMo(GB1299)或60Si2Mn(GB1222))；模芯YG 20C。
熱處理硬度——模套44~48HRC。
在凹模規定部位标志出螺釘螺紋規格及機床型号。
其他技術要求按JB/T 4213的規定。
