首頁 產品與标準 JB /T 4211.2 - 1996 冷镦螺釘模具-終镦沖頭 B型 (适用于GB67)
[模具]

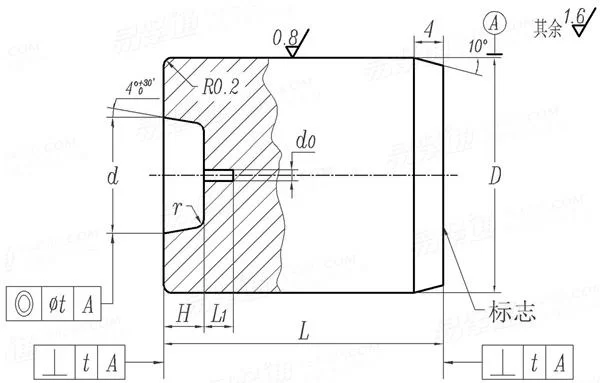

冷镦螺釘模具-終镦沖頭 B型 (适用于GB67) JB /T 4211.2 - 1996

選擇規格尺寸 點擊↓

M2

M2.5

M3

M4

M5

M6

M8

M10


尺寸單位: 毫米(mm)
機械行業JB /T4211.2 - 1996 JB4211.2 4211.2JB 冷镦螺釘模具-終镦沖頭 B型 (适用于GB67)
JB /T 4211.2 - 1996 冷镦螺釘模具-終镦沖頭 B型 (适用于GB67)
掃一掃分享
公差
螺紋規格
M2 M2.5 M3 M4 M5 M6 M8 M10
d 最小值=公稱
最大值
H 最大值=公稱
最小值
D 公稱
最大值
最小值
L 最大值=公稱
最小值
r
d0
L1
t 同軸度
垂直度
3.79 4.79 5.39 7.75 9.25 11.7 15.7 19.64
3.865 4.865 5.465 7.84 9.34 11.81 15.81 19.77
1.02 1.22 1.5 2.08 2.65 3.2 4.28 5.45
0.96 1.16 1.44 2.02 2.59 3.125 4.205 5.375
12 12 16 16 20 20 28 32
12.057 12.057 16.057 16.057 20.076 20.076 28.076 32.093
12.039 12.039 16.039 16.039 20.055 20.055 28.055 32.068
14 14 18 18 24 24 34 38
13.93 13.93 17.93 17.93 23.916 23.916 33.9 37.9
0.6 0.8 0.9 1.2 1.5 1.8 2.4 3
0.3 0.4 0.5 0.6 0.8 0.9 1.2 1.3
1 1.2 1.5 2 2.5 3 3.5 4
0.04 0.04 0.04 0.04 0.05 0.05 0.06 0.06
0.04 0.04 0.04 0.04 0.05 0.05 0.05 0.06
①,本标準适用于雙擊整模自動冷镦機的模具。
②,技術要求：
材料LD(75Cr7Mo3V2Si)或60Si2Mn(GB1222)。
熱處理硬度58~60HRC。
在沖頭端部标志處，标志出螺釘的标準号及螺紋規格。
其他技術要求按JB/T 4213的規定。

采用标準

相關材料标準或牌号

GB /T 1222-2007
牌号
中國ISC

引用參考

GB /T 3 - 1997
普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 3098.25 - 2020
緊固件機械性能 不鏽鋼和鎳合金緊固件選用指南
GB /T 197 - 2018
普通螺紋 公差
GB /T 18685 - 2017
普通螺紋搓制和滾制前的毛坯直徑
GB /T 34632 - 2017
統一螺紋搓制和滾制前的毛坯直徑
GB /T 3106 - 2016
緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.1 - 2002
緊固件公差（螺栓、螺柱、螺釘和螺母）
GB /T 3105 - 2002
普通螺栓和螺釘 - 頭下圓角半徑
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 5779.1 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求
GB /T 5779.3 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求
GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5279.2 - 1997
沉頭螺釘 第2部分 十字槽插入深度
螺栓、螺釘和螺柱性能等級及常用牌号及近似牌号（按GB/T3098.1-2010相關規定選擇）
注：技術數據僅供參考，請以官方原件為準！
标準編号： JB /T 4211.2 - 1996
中文名稱： 冷镦螺釘模具-終镦沖頭 B型 (适用于GB67)
英文名稱： Cold heading dies for screws - Punches for final upsetting, Type B, (Suitable for GB67)
數據來源： 易緊通 （164580.com）
Standard Code: JB /T 4211.2 - 1996Chinese Name: 冷镦螺釘模具-終镦沖頭 B型 (适用于GB67)English Name: Cold heading dies for screws - Punches for final upsetting, Type B, (Suitable for GB67)Source: https://www.164580.com/info_360247.html
Data Source: YJT Fastener Database (164580.com)
Standard: JB /T 4211.2 - 1996
URL: https://www.164580.com/info_360247.html
License: Commercial use requires authorization
