冷镦螺釘模具-終镦沖頭 C型 (适用于GB67) <冷镦一字槽工藝> JB /T 4211.3 - 1996

選擇規格尺寸 點擊↓

M2

M2.5

M3

M4

M5

M6

M8

M10

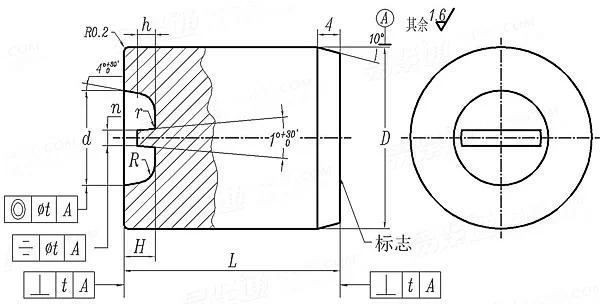

JB /T 4211.3 - 1996 冷镦螺釘模具-終镦沖頭 C型 (适用于GB67) <冷镦一字槽工藝>

尺寸單位: 毫米(mm)
機械行業JB /T4211.3 - 1996 JB4211.3 4211.3JB 冷镦螺釘模具-終镦沖頭 C型 (适用于GB67) <冷镦一字槽工藝>
JB /T 4211.3 - 1996 冷镦螺釘模具-終镦沖頭 C型 (适用于GB67) <冷镦一字槽工藝>
掃一掃分享
螺紋規格
M2 M2.5 M3 M4 M5 M6 M8 M10
d 最小值=公稱
最大值
H 最大值=公稱
最小值
n 最大值=公稱
最小值
h 最大值=公稱
最小值
D 公稱
最大值
最小值
L 最大值=公稱
最小值
R
r
t 同軸度
對稱度
垂直度
3.82 4.82 5.42 7.78 9.28 11.74 15.74 16.69
3.895 4.895 5.495 7.87 9.37 11.85 15.85 16.82
1.02 1.22 1.50 2.08 2.65 3.20 4.28 5.45
0.96 1.16 1.44 2.02 2.59 3.125 4.205 5.375
0.74 0.84 0.96 1.46 1.46 1.84 2.23 2.72
0.68 0.78 0.9 1.40 1.40 1.78 2.17 2.66
0.74 0.84 0.96 1.24 1.56 1.88 2.50 3.12
0.68 0.78 0.90 1.18 1.50 1.82 2.44 3.06
12 12 16 16 20 20 28 32
12.057 12.057 16.057 16.057 20.076 20.076 28.076 32.093
12.039 12.039 16.039 16.039 20.055 20.055 28.055 32.068
14 14 18 18 24 24 34 38
13.93 13.93 17.93 17.93 23.916 23.916 33.9 37.9
0.6 0.8 0.9 1.2 1.5 1.8 2.4 3.0
0.1 0.1 0.1 0.1 0.2 0.2 0.2 0.2
0.04 0.04 0.04 0.04 0.05 0.05 0.06 0.06
0.04 0.04 0.04 0.04 0.05 0.05 0.06 0.06
0.04 0.04 0.04 0.04 0.05 0.05 0.05 0.06
①,本标準适用于雙擊整模自動冷镦機的模具。
②,技術要求:
材料LD(75Cr7Mo3V2Si)或60Si2Mn。
熱處理硬度56~58HRC。
在沖頭端部标志處,标志出螺釘的标準号及螺紋規格。
其他技術要求按JB/T 4213的規定。
