彈簧墊圈 JB /ZQ 4339 - 1997

選擇規格尺寸 點擊↓

Φ52

Φ56

Φ60

Φ64

Φ72

Φ80

Φ90

Φ100

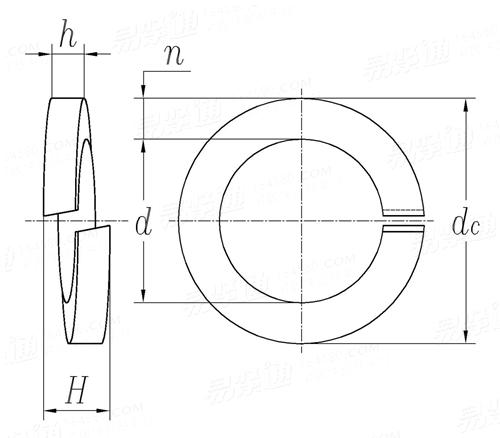

JB /ZQ 4339 - 1997 彈簧墊圈

尺寸單位: mm
機械行業JB /ZQ4339 - 1997 JB4339 4339JB 彈簧墊圈
JB /ZQ 4339 - 1997 彈簧墊圈
掃一掃分享
單重計算 公差
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
螺紋規格
d
Φ52 Φ56 Φ60 Φ64 Φ72 Φ80 Φ90 Φ100
d 最大值
最小值
dc
H 最大值
最小值
n 最大值
最小值
h 最大值
最小值
千件重kg
54.5 58.5 62.5 66.5 74.5 82.5 92.5 102.5
53 57 61 65 73 81 91 101
83 87 91 95 103 111 121 131
18.9 18.9 18.9 18.9 18.9 18.9 18.9 18.9
16 16 16 16 16 16 16 16
14.25 14.25 14.25 14.25 14.25 14.25 14.25 14.25
13.75 13.75 13.75 13.75 13.75 13.75 13.75 13.75
8.25 8.25 8.25 8.25 8.25 8.25 8.25 8.25
7.75 7.75 7.75 7.75 7.75 7.75 7.75 7.75
182 193 203 218 240 262 290 318
替代列表
JB /ZQ 4339 - 1997 JB /ZQ 4339 - 2006

技術條件和引用标準

材料
熱處理硬度
表面處理
65Mn
44~50HRC
氧化

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.3 - 2020
緊固件公差 平墊圈
注：技術數據僅供參考，請以官方原件為準！
