木結構用雙層彈簧墊圈 [Table 1] ASME B 18.21.3 - 2008 (R2013)

選擇規格尺寸 點擊↓

3/8

1/2

5/8

3/4

7/8

1

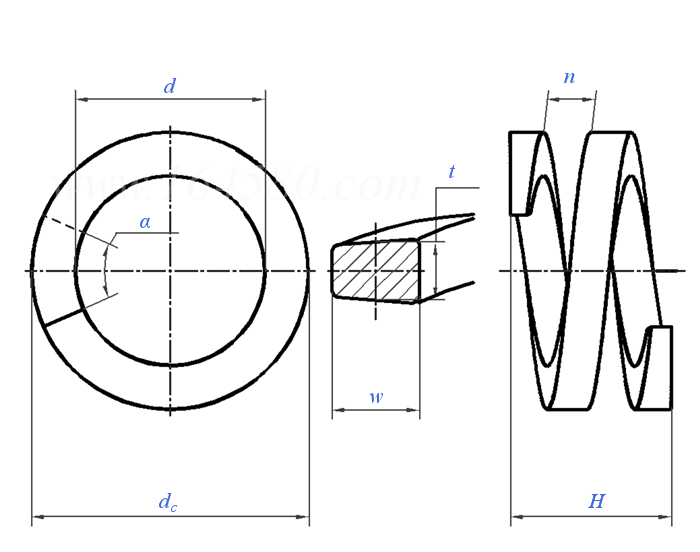

ASME B 18.21.3 - 2008 (R2013) 木結構用雙層彈簧墊圈 [Table 1]

尺寸單位: inch
美标ASME B18.21.3 - 2008 (R2013) ASME18.21 木結構用雙層彈簧墊圈 [Table 1]
ASME B 18.21.3 - 2008 (R2013) 木結構用雙層彈簧墊圈 [Table 1]
掃一掃分享
公稱直徑
3/8 1/2 5/8 3/4 7/8 1
d 公稱
最小值
最大值
dc 最大值
a 最小值
最大值
H 最小值
w 最小值
n 最大值
t 最小值
0.3750 0.5000 0.6250 0.7500 0.8750 1.0000
0.385 0.510 0.635 0.760 0.885 1.010
0.408 0.535 0.660 0.791 0.915 1.040
0.814 1.035 1.284 1.415 1.808 1.928
30° 30° 30° 30° 30° 30°
35° 35° 35° 35° 35° 35°
0.530 0.530 0.785 0.785 0.860 0.860
0.196 0.243 0.302 0.302 0.437 0.437
0.145 0.145 0.220 0.220 0.229 0.229
0.156 0.156 0.234 0.234 0.250 0.250
①,材料化學成分應符合以下兩個标準的規定
a、規格到并包括3/4'' 碳鋼-SAE J403 1055~1065(UNS G10550~G10650);
b、規格7/8''及以上 硼鋼-SAE J411 10B55~10B65

相關材料标準或牌号

注:技術數據僅供參考,請以官方原件為準!
