内六角帶導向孔矮圓柱頭螺釘 DIN 6912 - 2009

選擇規格尺寸點擊↓

M10

M12

(M14)

M16

(M18)

M20

(M22)

M24

(M27)

M30

(M33)

M36

括号内尺寸為非優選

尺寸單位: mm

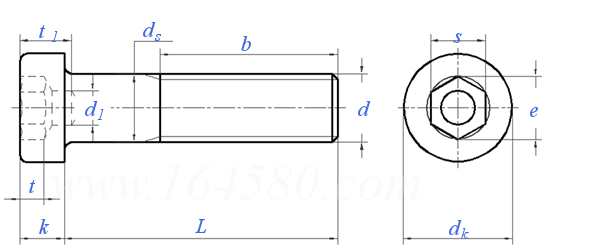

德标DIN 6912 - 2009 DIN6912 6912DIN 内六角帶導向孔矮圓柱頭螺釘

模型下載替

掃一掃分享

公差公制螺紋極限尺寸米/英制螺紋對照螺紋直徑與受力截面積最小破壞扭矩牌号等級毛坯直徑

千件重及價格計算千件重 : kg x 元/kg = 元/千件

默認密度 g/cm³

螺紋尺寸
d

M10

M12

(M14)

M16

P	螺距
b	L≤125
	125＜L≤200
	L＞200
d₁	最小值=公稱
d₁	最大值
d_k	最大值=公稱
d_k	最小值
k	最大值=公稱
k	最小值
t	公稱
	最小值
	最大值
t₁	最小值
t₁	最大值
s	公稱
	最小值
	最大值
d_s	最大值=公稱
d_s	最小值
e	最小值

0.7	0.8	1	1.25	1.5	1.75	2	2
14	16	18	22	26	30	34	38
/	/	/	/	32	36	40	44
/	/	/	/	/	/	/	57
2	2.5	3	4	5	6	7	8
2.06	2.56	3.06	4.075	5.075	6.075	7.09	8.09
7	8.5	10	13	16	18	21	24
6.78	8.28	9.78	12.73	15.73	17.73	20.67	23.67
2.8	3.5	4	5	6.5	7.5	8.5	10
2.66	3.32	3.82	4.82	6.28	7.28	8.28	9.78
1.6	2	2.5	3	3.5	4	4.5	5.5
1.48	1.88	2.38	2.88	3.35	3.85	4.35	5.35
1.72	2.12	2.62	3.12	3.65	4.15	4.65	5.65
3.3	4	5	6.5	7.5	9	10	11.5
3.6	4.3	5.3	6.86	7.86	9.36	10.36	11.93
3	4	5	6	8	10	12	14
3.02	4.02	5.02	6.02	8.025	10.025	12.032	14.032
3.1	4.12	5.14	6.14	8.175	10.175	12.212	14.212
4	5	6	8	10	12	14	16
3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73
3.44	4.58	5.72	6.86	9.15	11.43	13.72	16

千件鋼制重≈kg

螺紋尺寸
d

(M18)

M20

(M22)

M24

(M27)

M30

(M33)

M36

P	螺距
b	L≤125
	125＜L≤200
	L＞200
d₁	最小值=公稱
d₁	最大值
d_k	最大值=公稱
d_k	最小值
k	最大值=公稱
k	最小值
t	公稱
	最小值
	最大值
t₁	最小值
t₁	最大值
s	公稱
	最小值
	最大值
d_s	最大值=公稱
d_s	最小值
e	最小值

2.5	2.5	2.5	3	3	3.5	3.5	4
42	46	50	54	60	66	72	78
48	52	56	60	66	72	78	84
61	65	69	73	79	85	91	97
8	10	10	12	12	15	16.5	18
8.09	10.09	10.09	12.11	12.11	15.11	16.61	18.11
27	30	33	36	40	45	50	54
26.67	29.67	32.61	35.61	39.61	44.61	49.61	53.54
11	12	13	14	16	17.5	19.5	21.5
10.73	11.73	12.73	13.73	15.73	17.23	19.17	21.17
6	6.5	7	7	8.5	9	10	11.5
5.85	6.32	6.82	6.82	8.32	8.82	9.82	11.28
6.15	6.68	7.18	7.18	8.68	9.18	10.18	11.72
12.5	14	15	16	17	19	20	24
12.93	14.43	15.43	16.43	17.43	19.52	20.52	24.52
14	17	17	19	19	22	24	27
14.032	17.05	17.05	19.065	19.065	22.065	24.065	27.065
14.212	17.23	17.23	19.275	19.275	22.275	24.275	27.275
18	20	22	24	27	30	33	36
17.73	19.67	21.67	23.67	26.67	29.67	32.61	35.61
16	19.44	19.44	21.73	21.73	25.15	27.43	30.85

千件鋼制重≈kg

替代列表

DIN 6912 - 1985 DIN 6912 - 2002 DIN 6912 - 2009 DIN 6912 - 2021

技術條件和引用标準

材料

鋼

不鏽鋼

通用要求
螺紋	公差
	标準
機械性能	等級
	标準
公差	產品等級
	标準
表面處理
表面缺陷
驗收及包裝

DIN ISO 8992
6g
DIN ISO 261，DIN ISO 965-2
8.8	≤ M24：A2，A4 ＞ M24：A2
DIN EN ISO 898-1	DIN EN ISO 3506-1
A
DIN EN ISO 4759-1
不經處理電鍍 DIN EN ISO 4042 非電解鋅片塗層 DIN EN ISO 10683	blank
DIN EN 26157-1	/
DIN EN ISO 3269

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3106 - 2016

緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)

GB /T 3 - 1997

普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 5779.1 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求

GB /T 5779.3 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求
