内六角矮圓柱頭螺釘 DIN 7984 - 2002

選擇規格尺寸 點擊↓

M3

M4

M5

M6

M8

M10

M12

(M14)

M16

(M18)

M20

(M22)

M24

括号内尺寸為非優選

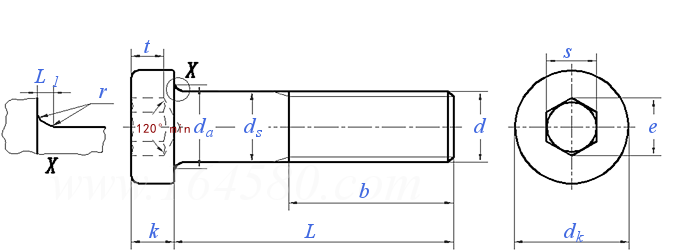

DIN  7984 - 2002 内六角矮圓柱頭螺釘

尺寸單位: mm
德标DIN 7984 - 2002 DIN7984 7984DIN 内六角矮圓柱頭螺釘
DIN  7984 - 2002 内六角矮圓柱頭螺釘
掃一掃分享
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
公稱長度L 注:選擇後獲得 相應重量 螺紋長度
螺紋尺寸
d
M3 M4 M5 M6 M8 M10 M12 (M14) M16 (M18) M20 (M22) M24
P 螺距
b L≤125
125<L≤200
L>200
da 最大值
dk 最大值=公稱
最小值
ds 最大值=公稱
最小值
e 最小值
L1 最大值
k 最大值=公稱
最小值
r 最小值
s 公稱
最大值
最小值
t 公稱
最大值
最小值
0.5 0.7 0.8 1 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3
12 14 16 18 22 26 30 34 38 42 46 50 54
/ / / / 28 32 36 40 44 48 52 56 60
/ / / / / / / / 57 61 65 69 73
3.6 4.7 5.7 6.8 9.2 11.2 13.7 15.7 17.7 20.2 22.4 24.4 26.4
5.5 7 8.5 10 13 16 18 21 24 27 30 33 36
5.32 6.78 8.28 9.78 12.73 15.73 17.73 20.67 23.67 26.67 29.67 32.61 35.61
3 4 5 6 8 10 12 14 16 18 20 22 24
2.86 3.82 4.82 5.82 7.78 9.78 11.73 13.73 15.73 17.73 19.67 21.67 23.67
2.3 2.87 3.44 4.58 5.72 8.01 9.15 11.43 13.72 13.72 16 16 19.44
0.51 0.6 0.6 0.68 1.02 1.02 1.87 1.87 1.87 1.87 2.04 2.04 2.04
2 2.8 3.5 4 5 6 7 8 9 10 11 12 13
1.86 2.66 3.32 3.82 4.82 5.82 6.78 7.78 8.78 9.78 10.73 11.73 12.73
0.1 0.2 0.2 0.25 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8
2 2.5 3 4 5 7 8 10 12 12 14 14 17
2.1 2.6 3.1 4.12 5.14 7.175 8.175 10.175 12.212 12.212 14.212 14.212 17.23
2.02 2.52 3.02 4.02 5.02 7.025 8.025 10.025 12.032 12.032 14.032 14.032 17.05
1.5 2.3 2.7 3 3.8 4.5 5 5.3 5.5 6.5 7.5 8 8
1.62 2.42 2.82 3.12 3.95 4.65 5.15 5.45 5.65 6.68 7.68 8.18 8.18
1.38 2.18 2.58 2.88 3.65 4.35 4.85 5.15 5.35 6.32 7.32 7.82 7.82
千件鋼制重≈kg
- - - - - - - - - - - - -
螺紋長度b
- - - - - - - - - - - - -
①,材料:
a)鋼,性能等級:8.8,10.9,标準DIN EN ISO 898-1
b)不鏽鋼,等級:A2-70,A4-70,标準DIN EN ISO 3506-1
替代列表
等效标準
德标 DIN 意大利 UNI
DIN 7984
UNI 9327
以上有部分标準可能為近似等效,如有異議以标準原件為準

技術條件和引用标準

材料
不鏽鋼 有色金屬
通用要求
螺紋 公差
标準
機械性能 等級
标準
公差 產品等級
标準
表面處理
表面缺陷
驗收及包裝
DIN ISO 8992
6g
DIN ISO 261,DIN ISO 965-2
8.8 A2-70,A4-70 CuZn = 銅鋅合金
CU2 或 CU3 由制造商選擇
DIN EN ISO 898-1 DIN EN ISO 3506-1 DIN EN 28839
A
DIN EN ISO 4759-1
不經處理
電鍍 DIN EN ISO 4042
非電解鋅片塗層 DIN EN ISO 10683
blank blank
電鍍 DIN EN ISO 4042
DIN EN 26157-1 / /
DIN EN ISO 3269
注:技術數據僅供參考,請以官方原件為準!
