鐵路車輛用帶頭銷釘 DIN 5526 - 1999

選擇規格尺寸點擊↓

尺寸單位: mm

德标DIN 5526 - 1999 DIN5526 5526DIN 鐵路車輛用帶頭銷釘

掃一掃分享

單重計算公差

千件重及價格計算千件重 : kg x 元/kg = 元/千件

默認密度 g/cm³

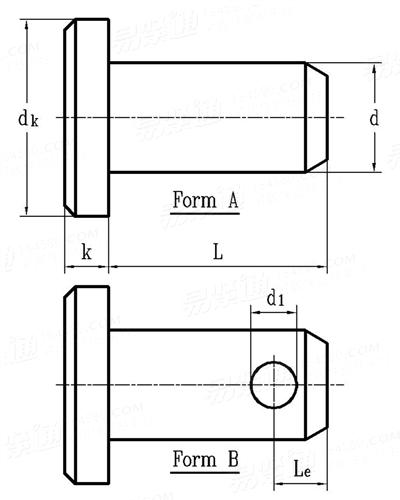

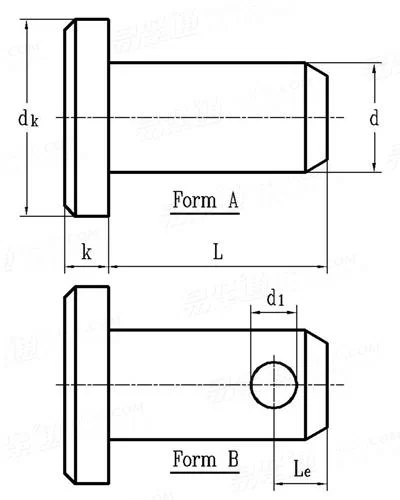

公稱直徑
d ^①

d	最小值
d	最大值
d_k ^②	最大值=公稱
d_k ^②	最小值
d₁ ^③	最小值=公稱
d₁ ^③	最大值
k ^④	公稱
	最小值
	最大值
L_e	最小值

7.83	9.83	11.80	13.80	15.80	17.80	19.76	21.76	23.76	26.76
7.92	9.92	11.91	13.91	15.91	17.91	19.89	21.89	23.89	26.89
14	18	20	22	25	28	30	33	36	40
13.57	17.57	19.48	21.48	24.48	27.48	29.48	32.38	35.38	39.38
2.7	4.2	4.2	5.2	5.2	6.8	6.8	6.8	8.5	8.5
2.84	4.38	4.38	5.38	5.38	7.02	7.02	7.02	8.72	8.72
3	4	4	4	4.5	5	5	5.5	6	6
2.88	3.85	3.85	3.85	4.35	4.85	4.85	5.35	5.85	5.85
3.13	4.15	4.15	4.15	4.65	5.15	5.15	5.65	6.15	6.15
3.7	4.9	5.9	6.5	6.6	7.6	8.6	8.6	9.8	9.8

千件鋼制重≈kg

公稱直徑
d ^①

d	最小值
d	最大值
d_k ^②	最大值=公稱
d_k ^②	最小值
d₁ ^③	最小值=公稱
d₁ ^③	最大值
k ^④	公稱
	最小值
	最大值
L_e	最小值

29.76	32.72	35.72	39.72	44.72	49.72	54.67	59.67	69.67	79.67
29.89	32.88	35.88	39.88	44.88	49.88	54.86	59.86	69.86	79.86
44	47	50	55	60	66	72	78	90	100
43.38	46.38	49.38	54.26	59.26	65.26	71.26	77.26	89.13	99.13
10.5	10.5	10.5	10.5	13.5	13.5	13.5	13.5	16.5	16.5
10.77	10.77	10.77	10.77	13.77	13.77	13.77	13.77	16.77	16.77
8	8	8	8	9	9	11	12	13	13
7.82	7.82	7.82	7.82	8.82	8.82	10.79	11.79	12.79	12.79
8.18	8.18	8.18	8.18	9.18	9.18	11.22	12.22	13.22	13.22
11	11	11	11	13.5	13.5	15.5	15.5	17.5	17.5

千件鋼制重≈kg

①,公差：c11
②,公差：h14
③,公差：H13
④,公差：js14

替代列表

DIN 5526 - 1999

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

注：技術數據僅供參考，請以官方原件為準！
