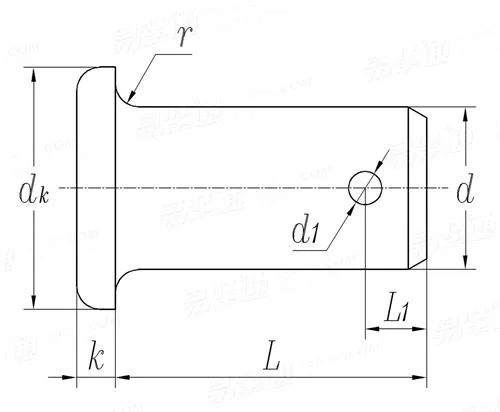

光圓銷 TB /T 54 - 1993

選擇規格尺寸點擊↓

尺寸單位: mm

掃一掃分享

單重計算公差

千件重及價格計算千件重 : kg x 元/kg = 元/千件

默認密度 g/cm³

螺紋規格
d

d	最大值
	最小值
d_k
k
r
d₁
L₁

5.93	7.92	9.92	11.905	15.905	19.89	21.89	24.89	27.89
5.855	7.83	9.83	11.795	15.795	19.76	21.76	24.76	27.76
12	14	16	20	24	32	36	40	42
3	3	3	3.5	3.5	4	4	5	5
0.5~1	0.5~1	0.5~1	0.5~1	0.5~1	0.5~1	0.5~1	0.5~1	0.5~1
2	3.2	3.2	4	4	5	5	6.3	6.3
4	5	5	5	5	6	6	8	8

千件鋼制重≈kg

螺紋規格
d

d	最大值
	最小值
d_k
k
r
d₁
L₁

29.89	31.88	35.88	39.88	44.87	49.87	54.86	59.86	64.86
29.76	31.72	35.72	39.72	44.71	49.71	54.67	59.67	64.67
45	48	52	56	62	68	75	80	85
5	6	6	6	7	7	8	8	8
0.5~1	0.5~1	1.5~2	1.5~2	1.5~2	1.5~2	1.5~2	1.5~2	1.5~2
6.3	6.3	8	8	8	10	10	10	10
8	10	10	10	10	11	11	11	11

千件鋼制重≈kg

技術條件和引用标準

材料	種類
	牌号
	标準号
熱處理
銷杆表面硬度
表面缺陷
其他技術條件

碳素結構鋼		優質碳素結構鋼
Q235-A	Q275	45
GB 700		GB 699
表面滲碳、淬火回火、滲碳層深度 0.8~1.5mm		淬火、回火
HRC 40~55
圓銷表面不得有裂紋、圓銷頭部(dk) 允許有鍛造爆裂寬度不大于0.7mm 總數不超過3個。
① 銷杆部分必須熱處理、如選用不要求硬度的圓銷，可在圖樣附注欄中說明。 ② 圓銷頭厚度(K) 允許按TB 56 的規定加厚。

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
