首頁 產品與标準 DIN 1434 - 1977 小頭銷軸

小頭銷軸 DIN 1434 - 1977

選擇規格尺寸 點擊↓

Φ3

Φ4

Φ5

Φ6

Φ8

Φ10

Φ12

(Φ13)

Φ14

Φ16

Φ18

Φ20

Φ22

(Φ23)

Φ25

(Φ26)

Φ28

Φ30

Φ32

Φ35

Φ40

Φ45

Φ50

Φ55

Φ60

Φ65

Φ70

Φ75

Φ80

(Φ85)

Φ90

(Φ95)

Φ100

括号内尺寸為非優選

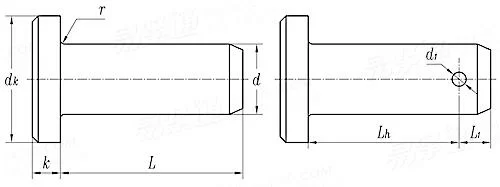

DIN 1434 - 1977 小頭銷軸

尺寸單位: mm
德标DIN 1434 - 1977 DIN1434 1434DIN 小頭銷軸
DIN 1434 - 1977 小頭銷軸
掃一掃分享
單重計算 公差
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
公稱長度L 注:選擇後獲得 相應重量
公稱直徑
d
Φ3 Φ4 Φ5 Φ6 Φ8 Φ10 Φ12 (Φ13) Φ14 Φ16 Φ18
d 最大值
最小值
dk 最大值
最小值
d1 最小值
最大值
k 公稱
最大值
最小值
r
L1 最小值
3 4 5 6 8 10 12 13 14 16 18
2.94 3.925 4.925 5.925 7.91 9.91 11.89 12.89 13.89 15.89 17.89
5 6 8 9 12 14 17 18 19 21 23
4.7 5.7 7.64 8.64 11.57 13.57 16.57 17.57 18.48 20.48 22.48
0.8 1 1.6 1.6 2 3.2 4 4 4 4 5
1.05 1.25 1.85 1.85 2.25 3.5 4.3 4.3 4.3 4.3 5.3
1 1 1.5 1.5 2 2 3 3 3 3 3
1.125 1.125 1.625 1.625 2.125 2.125 3.125 3.125 3.125 3.125 3.125
0.875 0.875 1.375 1.375 1.875 1.875 2.875 2.875 2.875 2.875 2.875
0.3 0.3 0.5 0.5 0.5 0.5 0.5 0.5 1 1 1
1.5 1.8 2 2.5 3 4 5 5 5 5 6.5
千件鋼制重≈kg
- - - - - - - - - - -
公稱直徑
d
Φ20 Φ22 (Φ23) Φ25 (Φ26) Φ28 Φ30 Φ32 Φ35 Φ40 Φ45
d 最大值
最小值
dk 最大值
最小值
d1 最小值
最大值
k 公稱
最大值
最小值
r
L1 最小值
20 22 23 25 26 28 30 32 35 40 45
19.87 21.87 22.87 24.87 25.87 27.87 29.87 31.84 34.84 39.84 44.84
26 28 29 32 32 34 36 40 44 48 52
25.48 27.48 28.48 31.38 31.38 33.38 35.38 39.38 43.38 47.38 51.26
5 5 5 6.3 6.3 6.3 6.3 8 8 8 8
5.3 5.3 5.3 6.66 6.66 6.66 6.66 8.36 8.36 8.36 8.36
4 4 4 5 5 5 5 6 6 6 7
4.15 4.15 4.15 5.15 5.15 5.15 5.15 6.15 6.15 6.15 7.18
3.85 3.85 3.85 4.85 4.85 4.85 4.85 5.85 5.85 5.85 6.82
1 1 1 1 1 1 1 1 2 2 2
6.5 6.5 6.5 8 8 8 8 10 10 10 10
千件鋼制重≈kg
- - - - - - - - - - -
公稱直徑
d
Φ50 Φ55 Φ60 Φ65 Φ70 Φ75 Φ80 (Φ85) Φ90 (Φ95) Φ100
d 最大值
最小值
dk 最大值
最小值
d1 最小值
最大值
k 公稱
最大值
最小值
r
L1 最小值
50 55 60 65 70 75 80 85 90 95 100
49.84 54.81 59.81 64.81 69.81 74.81 79.81 84.78 89.78 94.78 99.78
58 65 70 75 80 85 90 98 102 108 112
57.26 64.26 69.26 74.26 79.26 84.13 89.13 97.13 101.13 107.13 111.13
10 10 10 10 10 10 13 13 13 13 13
10.36 10.36 10.36 10.36 10.36 10.36 13.43 13.43 13.43 13.43 13.43
7 8 9 9 10 10 10 10 12 12 12
7.18 8.18 9.18 9.18 10.18 10.18 10.18 10.18 12.215 12.215 12.215
6.82 7.82 8.82 8.82 9.82 9.82 9.82 9.82 11.785 11.785 11.785
2 2 2 2 2 2 2 2 2 2 2
12 12 12 12 12 12 15 15 15 15 15
千件鋼制重≈kg
- - - - - - - - - - -

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
