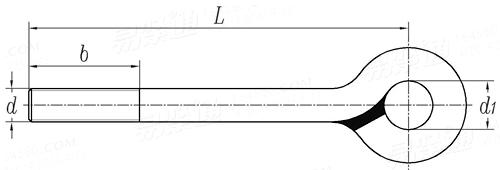

閉口環眼單頭螺紋吊杆 GB /T 17116.3 - 2018

選擇規格尺寸點擊↓

M10

M12

M16

M20

M24

M30

M36

M42

M48

M56 ×4

M64 ×4

尺寸單位: mm

國标GB /T17116.3 - 2018 GB17116.3 17116.3G 閉口環眼單頭螺紋吊杆

掃一掃分享

公差公制螺紋極限尺寸米/英制螺紋對照螺紋直徑與受力截面積最小破壞扭矩牌号等級毛坯直徑

螺紋尺寸
d

M10

M12

M16

M20

M24

M30

M36

M42

M48

M56
×4

M64
×4

d₁
b ^①

13.5	17.5	21.5	26.5	32	37	47	52	57	67	72
125（355）	125（355）	125（400）	140（400）	140（400）	160（400）	180（450）	200（450）	200（450）	224（500）	250（500）

①,可以是右螺紋，也可以是左螺紋；與長型螺旋扣相連，應采用括号内的尺寸。
②,規格M36、M42、M48、M56、M64，b采用括号内尺寸時，無L=500mm。

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3106 - 2016

緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)

GB /T 3 - 1997

普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 5779.1 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求

GB /T 5779.3 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求

注：技術數據僅供參考，請以官方原件為準！
