吊環螺釘 GB 825 - 1988

選擇規格尺寸 點擊↓

M8

M10

M12

M16

M20

M24

M30

M36

M42

M48

M56

M64

M72

M80

M100

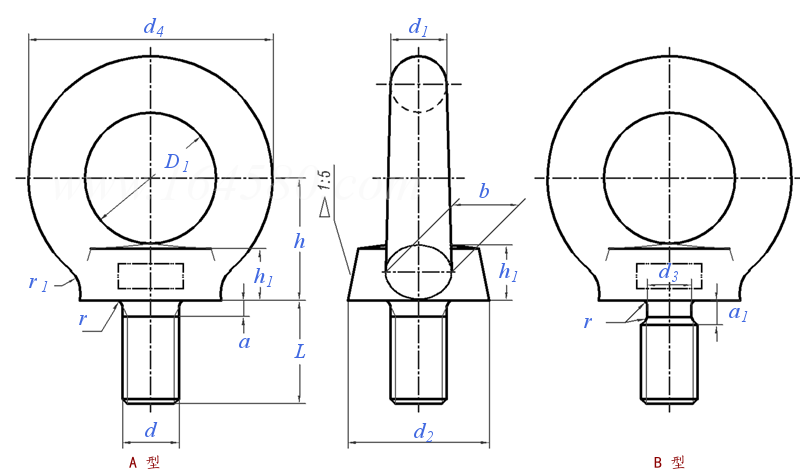

GB 825 - 1988 吊環螺釘

尺寸單位: mm
國标GB 825 - 1988 GB825 825GB 吊環螺釘
模型下載
GB 825 - 1988 吊環螺釘
掃一掃分享
單重計算 公差 公制螺紋極限尺寸 米/英制螺紋對照 螺紋直徑與受力截面積 最小破壞扭矩 牌号等級 毛坯直徑
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
螺紋尺寸
d
M8 M10 M12 M16 M20 M24 M30 M36 M42 M48 M56 M64 M72 M80 M100
P 螺距
d1 最大值
最小值
D1 公稱
最小值
最大值
d2 最大值
最小值
h1 最大值
最小值
L 公稱
最小值
最大值
d4 參考
h
r1
r 最小值
a1 最大值
d3 最大值=公稱
最小值
a 最大值
b
錯差（最大值）
殘留飛邊-外緣(最大值)
殘留飛邊-内孔(最大值)
軸向保證載荷(kN)
軸向最小斷裂載荷(kN)
千件重(鋼制)≈kg
1.25 1.5 1.75 2 2.5 3 3.5 4 4.5 5 5.5 6 6 6 6
9.1 11.1 13.1 15.2 17.4 21.4 25.7 30 34.4 40.7 44.7 51.4 63.8 71.8 79.2
7.6 9.6 11.6 13.6 15.6 19.6 23.5 27.5 31.2 37.1 41.1 46.9 58.8 66.8 73.6
20 24 28 34 40 48 56 67 80 95 112 125 140 160 200
19 23 27 32.9 38.8 46.8 54.6 65.5 78.1 92.9 109.9 122.3 137 157 196.7
20.4 24.4 28.4 34.5 40.6 48.6 56.6 67.7 80.9 96.1 113.1 126.3 141.5 161.5 201.7
21.1 25.1 29.1 35.2 41.4 49.4 57.7 69 82.4 97.7 114.7 128.4 143.8 163.8 204.2
19.6 23.6 27.6 33.6 39.6 47.6 55.5 66.5 79.2 94.1 111.1 123.9 138.8 158.8 198.6
7 9 11 13 15.1 19.1 23.2 27.4 31.7 36.9 39.9 44.1 52.4 57.4 62.4
5.6 7.6 9.6 11.6 13.5 17.5 21.4 25.4 29.2 34.1 37.1 40.9 48.8 53.8 58.8
16 20 22 28 35 40 45 55 65 70 80 90 100 115 140
15.1 18.95 20.95 26.95 33.75 38.75 43.75 53.5 63.5 68.5 78.5 88.25 98.25 113.25 138
16.9 21.05 23.05 29.05 36.25 41.25 46.25 56.5 66.5 71.5 81.5 91.75 101.75 116.75 142
36 44 52 62 72 88 104 123 144 171 196 221 260 296 350
18 22 26 31 36 44 53 63 74 87 100 115 130 150 175
4 4 6 6 8 12 15 18 20 22 25 25 35 35 40
1 1 1 1 1 2 2 3 3 3 4 4 4 4 5
3.75 4.5 5.25 6 7.5 9 10.5 12 13.5 15 16.5 18 18 18 18
6 7.7 9.4 13 16.4 19.6 25 30.8 35.6 41 48.3 55.7 63.7 71.7 91.7
5.82 7.48 9.18 12.73 16.13 19.27 24.67 29.91 35.21 40.61 47.91 55.24 63.24 71.24 91.16
2.5 3 3.5 4 5 6 7 8 9 10 11 12 12 12 12
10 12 14 16 19 24 28 32 38 46 50 58 72 80 88
0.4 0.4 0.4 0.4 0.5 0.5 0.6 0.8 1 1.2 1.2 1.4 1.6 1.6 1.6
0.5 0.5 0.5 0.5 0.6 0.6 0.7 0.8 1 1.2 1.2 1.4 1.7 1.7 1.7
0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
3.2 5 8 12.5 20 32 50 80 125 160 200 320 400 500 800
6.3 10 16 25 40 63 100 160 250 320 400 630 800 1000 1600
40.51 77.91 131.7 233.7 385.2 705.3 1205 1998 3070 4947 7155 10382 17758 25892 40273
①,A型無螺紋部分杆徑約等于螺紋中徑或螺紋大徑
替代列表
GB /T 825 - 1988

工藝相關

GB /T 2
緊固件 - 外螺紋零件末端 （ISO 4753:2011, MOD）
GB /T 699
優質碳素結構鋼
GB /T 196
普通螺紋 基本尺寸
GB /T 197
普通螺紋 公差
GB /T 230.1
金屬材料 洛氏硬度試驗 第1部分: 試驗方法
GB /T 5267.1
電鍍層厚度的技術要求
GB /T 1237
緊固件标記方法
GB /T 90.1
緊固件 驗收檢查 （ISO 3269:2000 IDT）
GB /T 90.2
緊固件 标志與包裝

相關材料标準或牌号

GB /T 699-2015
牌号
中國ISC
其他名稱
GB /T 699-2015
牌号
中國ISC

技術條件和引用标準

-
① 吊環螺釘應采用20或25鋼(GB 699)制造。
② 吊環螺釘必須經整體鍛造。鍛件應進行正火處理，并清除氧化皮。成品的晶粒度不應低于5級(YB 27-77) 。鍛件不準有過燒、裂縫缺陷。
③ 螺紋基本尺寸按GB 196；公差桉GB 197規定。
④ 螺紋軸線對支承面的垂直度，按GB 3103.1 第11.2 條對A 級產品的規定。
⑤ 吊環螺釘不允許有影響使用的表面缺陷。
⑥ 吊環螺釘應進行硬度試驗，其硬度值應符合HRB 67~95 。
⑦ 對吊環螺釘一般不進行表面處理。但根據使用要求，可進行去鍍鋅鈍化、鍍鉻等表面處理，并應按5267-85 規定。電鍍鋅後應立即進行驅氫處理。

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
