吊環螺栓，封閉式錨環 (F468, F593, F1554, A307, A193/A193M, A320/A320, SAE J429) ASME B 18.31.5 (ECA) - 2011

選擇規格尺寸點擊↓

10#

1/4

5/16

3/8

1/2

3/4

同規格，其他部分尺寸不同

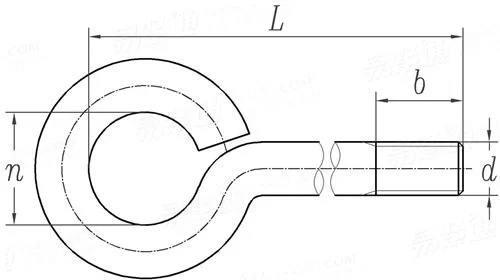

ASME B 18.31.5 (ECA) - 2011 吊環螺栓，封閉式錨環 (F468, F593, F1554, A307, A193/A193M, A320/A320, SAE J429)

尺寸單位: inch

美标ASME B18.31.5 (ECA) - 2011 ASME18.31.5 吊環螺栓，封閉式錨環 (F468, F593, F1554, A307, A193/A193M, A320/A320, SAE J429)

掃一掃分享

公差美制螺紋極限尺寸米/英制螺紋對照螺紋直徑與受力截面積最小破壞扭矩牌号等級

公稱直徑
d

10#

1/4

5/16

PP
L	公稱
	最大值
	最小值
n	公稱
	最大值
	最小值
b	最大值
	最小值

24	24	24	24	20	20	20	20	20	20	20	20	18	18	18
1.5	1.813	2.5	3.5	1.75	2.25	2.75	3.25	3.75	4.75	5.75	6.75	1.813	2.813	3.813
1.53	1.843	2.53	3.53	1.78	2.28	2.78	3.28	3.78	4.78	5.81	6.81	1.843	2.843	3.843
1.47	1.783	2.47	3.47	1.72	2.22	2.72	3.22	3.72	4.72	5.69	6.69	1.783	2.783	3.783
0.375	0.313	0.375	0.375	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.625	0.625	0.625
0.385	0.323	0.385	0.385	0.515	0.515	0.515	0.515	0.515	0.515	0.515	0.515	0.64	0.64	0.64
0.365	0.303	0.365	0.365	0.485	0.485	0.485	0.485	0.485	0.485	0.485	0.485	0.61	0.61	0.61
0.935	1.31	1.06	1.56	0.935	1.31	1.31	1.31	1.56	2.56	3.06	4.06	0.935	1.31	1.56
0.815	1.19	0.94	1.44	0.815	1.19	1.19	1.19	1.44	2.44	2.94	3.94	0.815	1.19	1.44

公稱直徑
d

5/16

3/8

1/2

3/4

PP
L	公稱
	最大值
	最小值
n	公稱
	最大值
	最小值
b	最大值
	最小值

18	16	16	16	16	16	16	16	13	13	13	10	10	10
4.813	2.125	3.125	3.625	4.125	5.125	6.125	7.125	3.5	5.5	7.5	8.25	10.25	13.25
4.843	2.155	3.155	3.655	4.155	5.185	6.185	7.185	3.53	5.56	7.56	8.34	10.34	13.37
4.783	2.095	3.095	3.595	4.095	5.065	6.065	7.065	3.47	5.44	7.44	8.16	10.16	13.13
0.625	0.75	0.75	0.75	0.75	0.75	0.75	0.75	1	1	1	0.875	0.875	0.875
0.64	0.765	0.765	0.765	0.765	0.765	0.765	0.765	1.015	1.015	1.015	0.89	0.89	0.89
0.61	0.735	0.735	0.735	0.735	0.735	0.735	0.735	0.985	0.985	0.985	0.86	0.86	0.86
2.56	0.935	1.31	1.56	1.56	2.56	3.06	4.06	1.56	2.56	4.06	3.06	3.06	3.06
2.44	0.815	1.19	1.44	1.44	2.44	2.94	3.94	1.44	2.44	3.94	2.94	2.94	2.94

引用參考

ASME B 18.6.3 (DATA-G) - 2013

機械螺釘和自攻螺釘的通用要求

注：技術數據僅供參考，請以官方原件為準！
