首頁 產品與标準 YJT 17027 側拉旋轉吊環 [原YJT 20091101]
pic

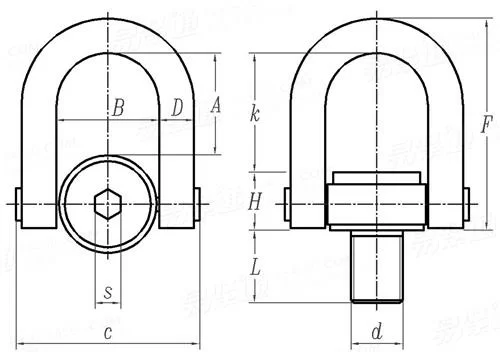

側拉旋轉吊環 [原YJT 20091101] YJT 17027

查看供應商 ☆ 收藏

選擇規格尺寸 點擊↓

M8

M10

M12

M14

M16

M20

M24

M30

M33

M36

M39

M42

M45

M48

M52

M56

M60

M64

M72

M80

M90

M100


尺寸單位: mm
标準YJT 17027 YJT17027 17027YJT 側拉旋轉吊環 [原YJT 20091101]
在線制圖
YJT 17027 側拉旋轉吊環 [原YJT 20091101]
掃一掃分享
公差 公制螺紋極限尺寸 米/英制螺紋對照 螺紋直徑與受力截面積 最小破壞扭矩 牌号等級 毛坯直徑
螺紋尺寸
d
M8 M10 M12 M14 M16 M20 M24 M30 M33 M36 M39
P 螺距
L
A
B
c
D
F
k
d
H
s
額定荷重 (t)
扭矩 (Nm)
1.25 1.5 1.75 2 2 2.5 3 3.5 3.5 4 4
12 16 18 21 24 40 40 45 50 54 58
48.5 48.5 48.5 48.5 48.5 73 73 98.5 98.5 98.5 98.5
37 37 37 37 37 54 54 74 74 74 74
76 76 76 76 76 106 106 149 149 149 149
14 14 14 14 14 20 20 30 30 30 30
103.5 103.5 103.5 103.5 103.5 151 151 206.5 206.5 206.5 206.5
49.5 49.5 49.5 49.5 49.5 77 77 103.5 103.5 103.5 103.5
8 10 12 14 16 20 24 30 33 36 39
40 40 40 40 40 54 54 73 73 73 73
10.5 10.5 10.5 10.5 10.5 14.5 14.5 22.5 22.5 22.5 22.5
0.5 0.7 1 1.5 2 3 4.5 7.3 8 10 10
30 60 100 120 150 250 400 500 800 1000 1200
螺紋尺寸
d
M42 M45 M48 M52 M56 M60 M64 M72 M80 M90 M100
P 螺距
L
A
B
c
D
F
k
d
H
s
額定荷重 (t)
扭矩 (Nm)
4.5 4.5 5 5 5.5 4 4 6 6 6 6
63 63 68 68 78 90 100 110 120 135 150
98.5 98.5 117.5 117.5 117.5 117.5 186 186 186 186 186
74 74 93 93 93 93 93 148 148 148 148
149 149 183 183 183 183 279 279 279 279 279
30 30 36 36 36 36 58.5 58.5 58.5 58.5 58.5
206.5 206.5 255 255 255 255 401 401 401 401 401
103.5 103.5 122 122 122 122 192 192 192 192 192
42 45 48 52 56 64 64 72 80 90 100
73 73 93 93 93 93 144 144 144 144 144
22.5 22.5 27.5 27.5 27.5 27.5 36.5 36.5 36.5 36.5 36.5
12.5 15 20 20 25 32 33 35 40 45 50
1500 1800 2000 2000 2100 2200 1800 2000 2000 2100 2200

引用參考

螺栓、螺釘和螺柱性能等級及常用牌号及近似牌号（按GB/T3098.1-2010相關規定選擇）
注：技術數據僅供參考，請以官方原件為準！
