開口環眼單頭螺紋吊杆 GB /T 17116.3 - 2018

☆ 收藏

選擇規格尺寸 點擊↓

M10

M12

M16

M20

M24

M30

M36

M42

M48

M56 ×4

M64 ×4


尺寸單位: mm
國标GB /T17116.3 - 2018 GB17116.3 17116.3G 開口環眼單頭螺紋吊杆
在線制圖

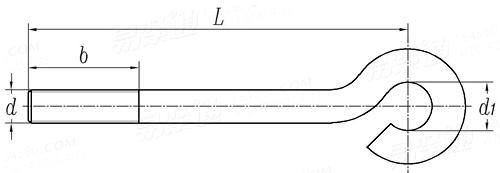

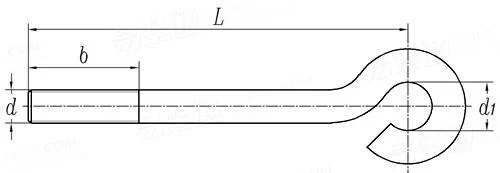

GB /T 17116.3 - 2018 開口環眼單頭螺紋吊杆
掃一掃分享
公差 公制螺紋極限尺寸 米/英制螺紋對照 螺紋直徑與受力截面積 最小破壞扭矩 牌号等級 毛坯直徑
螺紋尺寸
d
M10 M12 M16 M20 M24 M30 M36 M42 M48 M56
×4 		M64
×4
d1
b ①
最大使用荷載 kN
13.5 17.5 21.5 26.5 32 37 47 52 57 67 72
125（355） 125（355） 125（400） 140（400） 140（400） 160（400） 180（450） 200（450） 200（450） 224（500） 250（500）
1.12 1.6 3.15 5.11 7.1 11.2 16 22.4 30 41.2 54.5
①,可以是右螺紋，也可以是左螺紋；與長型螺旋扣相連，應采用括号内的尺寸。
②,規格M36、M42、M48、M56、M64，b采用括号内尺寸時，無L=500mm。

同版本產品組 (6)

引用參考 (14)

GB /T 3 - 1997
普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 3098.25 - 2020
緊固件機械性能 不鏽鋼和鎳合金緊固件選用指南
GB /T 197 - 2018
普通螺紋 公差
GB /T 18685 - 2017
普通螺紋搓制和滾制前的毛坯直徑
GB /T 34632 - 2017
統一螺紋搓制和滾制前的毛坯直徑
GB /T 3106 - 2016
緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.1 - 2002
緊固件公差（螺栓、螺柱、螺釘和螺母）
GB /T 3105 - 2002
普通螺栓和螺釘 - 頭下圓角半徑
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 5779.1 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求
GB /T 5779.3 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求
GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5279.2 - 1997
沉頭螺釘 第2部分 十字槽插入深度
螺栓、螺釘和螺柱性能等級及常用牌号及近似牌号（按GB/T3098.1-2010相關規定選擇） 非合金鋼和低合金鋼和鑄鋼的硬度值轉換表
注：技術數據僅供參考，請以官方原件為準！
