首頁 產品與标準 YJT 7021 (N1308/NJV) 英制V型孔用擋圈 (N1308/NJV)

英制V型孔用擋圈 (N1308/NJV) YJT 7021 (N1308/NJV)

選擇規格尺寸 點擊↓

0.625

0.75

0.812

0.875

0.938

1

1.062

1.125

1.188

1.25

1.312

1.375

1.438

1.5

1.562

1.625

1.688

1.75

1.875

2

2.062

2.125

2.375

2.438

2.5

YJT 7021 (N1308/NJV) 英制V型孔用擋圈 (N1308/NJV)

尺寸單位: inch
企标YJT 7021 (N1308/NJV) YJT7021 7021YJT 英制V型孔用擋圈 (N1308/NJV)
YJT 7021 (N1308/NJV) 英制V型孔用擋圈 (N1308/NJV)
掃一掃分享
公差
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表

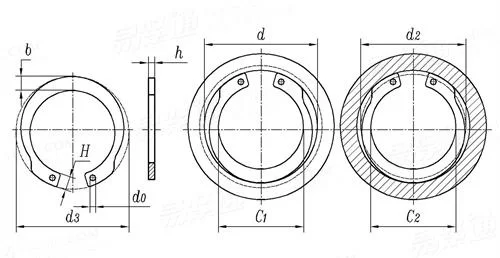

公稱直徑
d
0.625 0.75 0.812 0.875 0.938 1 1.062 1.125 1.188 1.25 1.312 1.375 1.438
h 公稱
最大值
最小值
d3 公稱
最大值
最小值
H 最大值
b ≈
d0 最小值
c1
c2
d2 公稱
最大值
最小值
千件重(鋼制)≈kg
0.025 0.035 0.042 0.042 0.042 0.042 0.05 0.05 0.05 0.05 0.05 0.05 0.05
0.027 0.037 0.044 0.044 0.044 0.044 0.052 0.052 0.052 0.052 0.052 0.052 0.052
0.023 0.033 0.04 0.04 0.04 0.04 0.048 0.048 0.048 0.048 0.048 0.048 0.048
0.675 0.808 0.877 0.944 1.015 1.081 1.15 1.217 1.283 1.351 1.418 1.486 1.552
0.685 0.818 0.887 0.954 1.025 1.091 1.165 1.232 1.298 1.366 1.433 1.501 1.567
0.67 0.803 0.872 0.939 1.01 1.076 1.145 1.212 1.278 1.346 1.413 1.481 1.547
0.072 0.085 0.092 0.099 0.106 0.113 0.12 0.123 0.126 0.129 0.132 0.135 0.144
0.072 0.085 0.092 0.099 0.106 0.113 0.12 0.123 0.126 0.129 0.132 0.135 0.144
0.028 0.04 0.04 0.04 0.04 0.04 0.048 0.048 0.048 0.048 0.048 0.048 0.074
0.47 0.56 0.61 0.66 0.7 0.75 0.8 0.85 0.91 0.96 1.02 1.08 1.13
0.51 0.61 0.66 0.72 0.77 0.83 0.87 0.93 0.99 1.06 1.12 1.17 1.24
0.665 0.796 0.862 0.931 1 1.066 1.13 1.197 1.262 1.33 1.396 1.461 1.528
0.667 0.798 0.865 0.934 1.003 1.069 1.134 1.201 1.266 1.334 1.4 1.465 1.532
0.663 0.794 0.859 0.928 0.997 1.063 1.126 1.193 1.258 1.326 1.392 1.457 1.524
0.3171 0.5889 0.906 0.9966 1.2684 1.3137 1.7214 1.9932 2.2197 2.265 2.4009 2.6727 2.8539
公稱直徑
d
1.5 1.562 1.625 1.688 1.75 1.875 2 2.062 2.125 2.375 2.438 2.5
h 公稱
最大值
最小值
d3 公稱
最大值
最小值
H 最大值
b ≈
d0 最小值
c1
c2
d2 公稱
最大值
最小值
千件重(鋼制)≈kg
0.05 0.062 0.062 0.062 0.062 0.062 0.062 0.078 0.078 0.078 0.078 0.078
0.052 0.065 0.065 0.065 0.065 0.065 0.065 0.081 0.081 0.081 0.081 0.081
0.048 0.059 0.059 0.059 0.059 0.059 0.059 0.075 0.075 0.075 0.075 0.075
1.622 1.688 1.756 1.823 1.891 2.025 2.16 2.224 2.295 2.567 2.634 2.7
1.637 1.713 1.781 1.848 1.916 2.05 2.185 2.254 2.325 2.597 2.664 2.73
1.617 1.683 1.751 1.818 1.886 2.02 2.155 2.204 2.275 2.547 2.614 2.68
0.148 0.158 0.162 0.17 0.166 0.188 0.208 0.218 0.223 0.243 0.248 0.254
0.148 0.158 0.162 0.17 0.166 0.188 0.208 0.218 0.223 0.243 0.248 0.254
0.074 0.074 0.074 0.074 0.074 0.074 0.074 0.092 0.092 0.092 0.092 0.092
1.18 1.22 1.27 1.32 1.38 1.47 1.55 1.59 1.65 1.86 1.91 1.96
1.28 1.32 1.37 1.42 1.49 1.58 1.67 1.71 1.77 2 2.05 2.1
1.594 1.658 1.725 1.792 1.858 1.989 2.122 2.186 2.251 2.517 2.584 2.648
1.598 1.663 1.73 1.797 1.863 1.994 2.127 2.192 2.257 2.523 2.59 2.654
1.59 1.653 1.72 1.787 1.853 1.984 2.117 2.18 2.245 2.511 2.578 2.642
3.0804 4.0317 4.7112 5.3907 5.3454 6.7044 7.8822 10.5096 11.0079 12.9558 13.8618 14.5413

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
