帶齒孔用擋圈 DIN 984 (D2000/JK/DHT) - 1981

選擇規格尺寸 點擊↓

16

17

18

19

20

22

23

24

25

26

27

28

30

32

35

36

38

40

42

44

45

47

48

50

52

55

57

58

60

62

65

67

68

70

72

75

80

85

90

95

100

110

115

120

125

130

140

150

160

170

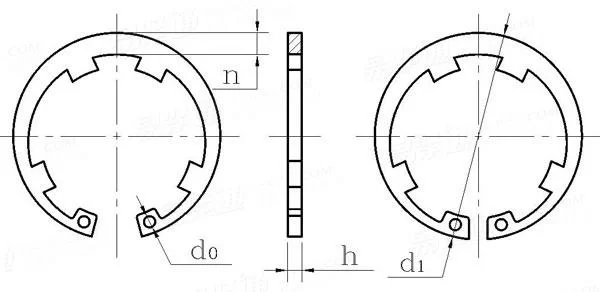

DIN 984 (D2000/JK/DHT) - 1981 帶齒孔用擋圈

尺寸單位: mm
德标DIN 984 (D2000/JK/DHT) - 1981 DIN984 9 帶齒孔用擋圈
DIN 984 (D2000/JK/DHT) - 1981 帶齒孔用擋圈
掃一掃分享
公差
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
公稱直徑
16 17 18 19 20 22 23 24 25 26 27 28 30
h 最大值=公稱
最小值
d1 公稱
最大值
最小值
n ≈
d0 最小值
千件重(鋼制)≈kg
1 1 1 1 1 1 1.2 1.2 1.2 1.2 1.2 1.2 1.2
0.94 0.94 0.94 0.94 0.94 0.94 1.14 1.14 1.14 1.14 1.14 1.14 1.14
17.3 18.3 19.5 20.5 21.5 23.5 24.6 25.9 26.9 28.5 29.1 30.1 32.1
17.66 18.72 19.92 20.92 21.92 23.92 25.02 26.32 27.32 28.92 29.6 30.6 32.6
17.2 18.17 19.37 20.37 21.37 23.37 24.39 25.69 26.69 28.29 28.85 29.85 31.85
2 2.1 2.2 2.2 2.3 2.5 2.6 2.6 2.7 2.8 2.9 2.9 3
1.7 1.7 1.7 2 2 2 2 2 2 2 2 2 2
0.72 0.80 0.90 0.99 1.06 1.28 1.48 1.60 1.72 2.00 2.00 2.10 2.35
公稱直徑
32 35 36 38 40 42 44 45 47 48 50 52 55
h 最大值=公稱
最小值
d1 公稱
最大值
最小值
n ≈
d0 最小值
千件重(鋼制)≈kg
1.2 1.5 1.5 1.5 1.75 1.75 1.75 1.75 1.75 1.75 2 2 2
1.14 1.44 1.44 1.44 1.69 1.69 1.69 1.69 1.69 1.69 1.93 1.93 1.93
34.4 37.8 38.8 40.8 43.5 45.5 47.5 48.5 50.5 51.5 54.2 56.2 59.2
34.9 38.3 39.3 41.3 44.4 46.4 48.4 49.4 51.6 52.6 55.3 57.3 60.3
34.15 37.55 38.55 40.55 43.11 45.11 47.11 48.11 50.04 51.04 53.754 55.74 58.74
3.2 3.4 3.5 3.7 3.9 4.1 4.2 4.3 4.4 4.5 4.6 4.7 5
2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5
2.50 4.00 4.15 4.40 5.30 6.00 6.45 6.60 6.90 7.50 8.50 9.40 9.75
公稱直徑
57 58 60 62 65 67 68 70 72 75 80 85 90
h 最大值=公稱
最小值
d1 公稱
最大值
最小值
n ≈
d0 最小值
千件重(鋼制)≈kg
2 2 2 2 2.5 2.5 2.5 2.5 2.5 2.5 2.5 3 3
1.93 1.93 1.93 1.93 2.43 2.43 2.43 2.43 2.43 2.43 2.43 2.92 2.92
61.2 62.2 64.2 66.2 69.2 71.5 72.5 74.5 76.5 79.5 85.5 90.5 95.5
62.3 63.3 65.3 67.3 70.3 72.6 73.6 75.6 77.6 80.6 86.8 91.8 96.8
60.74 61.74 63.74 65.74 68.74 71.04 71.04 74.04 76.04 79.04 84.96 89.96 94.96
5.1 5.2 5.4 5.5 5.8 6 6.1 6.2 6.4 6.6 7 7.2 7.6
2.5 2.5 2.5 2.5 3 3 3 3 3 3 3 3.5 3.5
11.6 12.0 12.7 12.8 16.7 18.6 19.3 20.2 21.2 22.6 25.0 30.1 35.5
公稱直徑
95 100 110 115 120 125 130 140 150 160 170
h 最大值=公稱
最小值
d1 公稱
最大值
最小值
n ≈
d0 最小值
千件重(鋼制)≈kg
3 3 4 4 4 4 4 4 4 4 4
2.92 2.92 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9
100.5 105.5 117 122 127 132 137 147 158 169 179.5
101.8 106.8 118.3 123.5 128.5 133.5 138.5 148.5 159.5 170.5 181
99.96 104.96 116.46 121.37 126.37 131.37 136.37 146.37 157.37 168.37 178.87
8.1 8.4 9 9.3 9.7 10 10.2 10.7 11.2 11.6 12.2
3.5 3.5 3.5 3.5 3.5 4 4 4 4 4 4
40.0 43.5 73.0 82.0 87.0 92.0 102 112 123 133 145
①,硬度：
孔徑 ≤ 48 mm，470 HV至580 HV或47 HRC至54 HRC;
48 mm < 孔徑 ≤170mm，435 HV至530 HV或44 HRC至51 HRC。
替代列表
DIN 984D2000/JK - 1981 DIN 984 - 2013 DIN 984 - 2021

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
