index
會員中心 | English | 簡體中文
logo
首頁 產品與标準 Q 430 孔用彈性擋圈

孔用彈性擋圈 Q 430

查看供應商 ☆ 收藏

選擇規格尺寸 點擊↓

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

24

25

26

28

30

31

32

34

35

36

37

38

40

42

45

47

48

50

52

55

56

58

60

62

63

65

68

70

72

75

78

80

82

85

88

90

92

95

98

100

102

105

108

110

112

115

120

125

130

135

140

145

150


尺寸單位: mm
汽标代号Q 430 Q430 430Q 孔用彈性擋圈
在線制圖

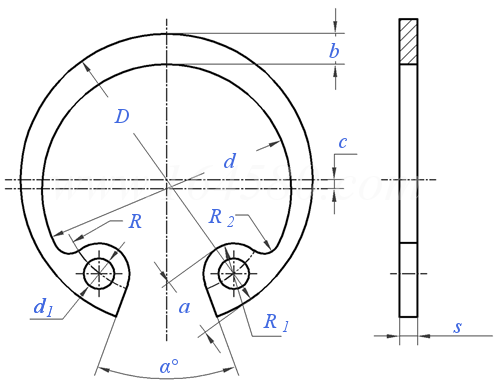

Q 430 孔用彈性擋圈
掃一掃分享
單重計算 公差
規格
8 9 10 11 12 13 14 15 16 17 18 19 20 21
D 公稱
最大值
最小值
s 最大值
最小值
d1
α
a 最大值
b ≈
c 最大值
最小值
d
R
R1
R2
8.7 9.8 10.8 11.8 13 14.1 15.1 16.2 17.3 18.3 19.5 20.5 21.5 22.5
9.06 10.16 11.16 12.16 13.36 14.46 15.46 16.56 17.66 18.72 19.92 20.92 21.92 22.92
8.6 9.7 10.7 11.7 12.9 14 15 16.1 17.2 18.17 19.37 20.37 21.37 22.37
0.6 0.6 0.8 0.8 0.8 0.8 1 1 1 1 1 1 1 1
0.55 0.55 0.73 0.73 0.73 0.73 0.91 0.91 0.91 0.91 0.91 0.91 0.91 0.91
1 1 1.5 1.5 1.5 1.7 1.7 1.7 1.7 1.7 1.7 2 2 2
45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45°
2.33 2.48 2.98 2.98 3.08 3.45 3.45 3.48 3.53 3.56 3.76 4.26 4.26 4.26
1 1.2 1.7 1.7 1.7 1.7 2.1 2.1 2.1 2.1 2.1 2.5 2.5 2.5
0.335 0.335 0.44 0.44 0.44 0.44 0.54 0.54 0.54 0.54 0.54 0.64 0.64 0.64
0.3 0.3 0.4 0.4 0.4 0.4 0.5 0.5 0.5 0.5 0.5 0.6 0.6 0.6
7 8 8.3 9.2 10.4 11.5 11.9 13 14.1 15.1 16.3 16.7 17.7 18.7
3.2 3.6 4.1 4.6 5.1 5.5 6 6.5 7 7.5 7.9 8.2 8.7 9.2
1 1 1.5 1.5 1.5 1.7 1.7 1.7 1.7 1.7 1.7 2 2 2
0.8 0.8 1 1 1 1 1 1 1 1 1 1.2 1.2 1.2
規格
22 24 25 26 28 30 31 32 34 35 36 37 38 40
D 公稱
最大值
最小值
s 最大值
最小值
d1
α
a 最大值
b ≈
c 最大值
最小值
d
R
R1
R2
23.5 25.9 26.9 27.9 30.1 32.1 33.4 34.4 36.5 37.8 38.8 39.8 40.8 43.5
23.92 26.32 27.32 28.32 30.6 32.6 33.9 34.9 37 38.3 39.3 40.3 41.3 44.4
23.37 25.69 26.69 27.69 29.85 31.85 33.15 34.15 36.25 37.55 38.55 39.55 40.55 43.11
1 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.5 1.5 1.5 1.5 1.5 1.5
0.91 1.11 1.11 1.11 1.11 1.11 1.11 1.11 1.39 1.39 1.39 1.39 1.39 1.39
2 2 2 2 2 2 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5
45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45°
4.26 4.36 4.36 4.36 4.5 4.6 5.45 5.45 5.5 5.5 5.65 5.65 5.65 6.1
2.5 2.5 2.8 2.8 3.2 3.2 3.2 3.2 3.6 3.6 3.6 3.6 3.6 4
0.64 0.64 0.745 0.745 0.845 0.845 0.845 0.845 0.945 0.945 0.945 0.945 0.945 1.06
0.6 0.6 0.7 0.7 0.8 0.8 0.8 0.8 0.9 0.9 0.9 0.9 0.9 1
19.7 22.1 22.7 23.7 25.7 27.3 28.6 29.6 31.1 32.4 33.4 34.4 35.4 37.3
9.7 10.8 11.3 11.8 12.8 13.7 14 14.4 15.5 16 16.5 17 17.5 18.6
2 2 2 2 2 2 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5
1.2 1.2 1.2 1.2 1.2 1.2 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5
規格
42 45 47 48 50 52 55 56 58 60 62 63 65 68
D 公稱
最大值
最小值
s 最大值
最小值
d1
α
a 最大值
b ≈
c 最大值
最小值
d
R
R1
R2
45.5 48.5 50.5 51.5 54.2 56.2 59.2 60.2 62.2 64.2 66.2 67.2 69.2 72.5
46.4 49.4 51.6 52.6 55.3 57.3 60.3 61.3 63.3 65.3 67.3 68.3 70.3 73.6
45.11 48.11 50.04 51.04 53.74 55.74 58.74 59.74 61.74 63.74 65.74 66.74 68.74 72.04
1.5 1.5 1.5 1.5 2 2 2 2 2 2 2 2 2.5 2.5
1.39 1.39 1.39 1.39 1.87 1.87 1.87 1.87 1.87 1.87 1.87 1.87 2.34 2.34
3 3 3 3 3 3 3 3 3 3 3 3 3 3
45° 45° 45° 45° 45° 45° 45° 45° 36° 36° 36° 36° 36° 36°
6.9 6.9 7 7.1 7.35 7.35 7.35 7.35 7.35 7.35 7.35 7.35 8.75 8.8
4 4.7 4.7 4.7 4.7 4.7 4.7 5.2 5.2 5.2 5.2 5.2 5.2 5.7
1.06 1.26 1.26 1.26 1.26 1.26 1.26 1.36 1.36 1.36 1.36 1.36 1.36 1.46
1 1.2 1.2 1.2 1.2 1.2 1.2 1.3 1.3 1.3 1.3 1.3 1.3 1.4
39.3 41.5 43.5 44.5 47.5 49.5 52.2 52.4 54.4 56.4 58.4 59.4 61.4 63.9
19.3 20.8 21.8 22.2 23.3 24.3 25.8 26.3 27.3 28.3 29.3 29.8 30.4 32
3 3 3 3 3 3 3 3 3 3 3 4 4 4
1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 2 2 2
規格
70 72 75 78 80 82 85 88 90 92 95 98 100 102
D 公稱
最大值
最小值
s 最大值
最小值
d1
α
a 最大值
b ≈
c 最大值
最小值
d
R
R1
R2
74.5 76.5 79.5 82.5 85.5 87.5 90.5 93.5 95.5 97.5 100.5 103.5 105.5 108
75.6 77.6 80.6 83.8 86.8 88.8 91.8 94.8 96.8 98.8 101.8 104.8 106.8 109.3
74.04 76.04 79.04 81.96 84.96 86.96 89.96 92.96 94.96 96.96 99.96 102.96 104.96 107.46
2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 3
2.34 2.34 2.34 2.34 2.34 2.34 2.34 2.34 2.34 2.34 2.34 2.34 2.34 2.84
3 3 3 3 3 3 3 3 3 3 3 3 3 4
36° 36° 36° 36° 36° 30° 30° 30° 30° 30° 30° 30° 30° 30°
8.8 8.8 9 9.4 9.7 9.7 9.7 9.7 9.7 9.7 9.7 10.7 10.7 10.75
5.7 5.7 6.3 6.3 6.8 6.8 6.8 7.3 7.3 7.7 7.7 7.7 7.7 8.1
1.46 1.46 1.66 1.66 1.76 1.76 1.76 1.86 1.86 1.96 1.96 1.96 1.96 2.06
1.4 1.4 1.6 1.6 1.7 1.7 1.7 1.8 1.8 1.9 1.9 1.9 1.9 2
65.9 67.9 70.1 73.1 75.3 77.3 80.3 82.6 84.5 86 88.9 92 93.9 95.9
33 34 35.3 36.5 37.7 38.7 40.2 41.7 42.7 43.7 45.2 46.7 47.7 48.9
4 4 4 4 4 4 4 4 4 4 4 5 5 5
2 2 2 2 2 2 2 2 2 2 2 2.5 2.5 2.5
規格
105 108 110 112 115 120 125 130 135 140 145 150
D 公稱
最大值
最小值
s 最大值
最小值
d1
α
a 最大值
b ≈
c 最大值
最小值
d
R
R1
R2
112 115 117 119 122 127 132 137 142 147 152 158
113.3 116.3 118.3 120.3 123.5 128.5 133.5 138.5 143.5 148.5 153.5 159.5
111.46 114.46 116.46 118.46 121.37 126.37 131.37 136.37 141.37 146.37 151.37 157.37
3 3 3 3 3 3 3 3 3 3 3 3
2.84 2.84 2.84 2.84 2.84 2.84 2.84 2.84 2.84 2.84 2.84 2.84
4 4 4 4 4 4 4 4 4 4 4 4
30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30°
11.25 11.25 11.25 11.25 11.35 11.45 11.45 11.45 11.45 11.45 12.45 12.95
8.1 8.8 8.8 9.3 9.3 9.3 10 10.7 10.7 10.7 10.9 11.2
2.06 2.26 2.26 2.36 2.36 2.36 2.56 2.76 2.76 2.76 2.81 2.86
2 2.2 2.2 2.3 2.3 2.3 2.5 2.7 2.7 2.7 2.75 2.8
99.6 101.8 103.8 105.1 108 113 117 121 126 131 135.7 141.2
50.4 51.9 52.9 53.9 55.4 57.8 60.3 62.8 65.3 67.8 70.3 72.8
5 5 5 5 5 5 5 5 5 5 6 6
2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 3 3

替代列表

暫無

采用标準 (2)

技術條件和引用标準

材料 牌号
标準
表面處理 種類
标準
其他技術條件
65Mn
YB/T 5058
氧化 非電解鋅片塗層
QC/T 625
GB/T 959.1

引用參考 (4)

GB /T 3098.25 - 2020
緊固件機械性能 不鏽鋼和鎳合金緊固件選用指南
GB /T 13914 - 2013
沖壓件尺寸公差
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 1172 - 1999
黑色金屬硬度及強度換算值
非合金鋼和低合金鋼和鑄鋼的硬度值轉換表
注：技術數據僅供參考，請以官方原件為準！
告訴我在“易緊通”看到，将給您優惠
瑞安市東瓯标準件廠
聯系人：戴隆武 點擊這裏給我發消息10783855   移動電話： 18967008666     電話：0577-65200989
材質：65MN，可定制特殊材料。規格範圍：齊全，可非标定制；表面處理：可以按照客戶要求
[詢價]
餘幹縣卡環科技有限公司
聯系人：林經理 點擊這裏給我發消息272821582   移動電話： 13958823652     微信号：13958823652
材質：65Mn；規格範圍：規格齊全，支持非标定制；表面處理：氧化發黑，本色，達克羅，鱗化。
[詢價]

類似标準及供貨信息 (40)

1 孔用彈性擋圈 A型（标準型） [國标]
GB /T 893 (A) - 2017 		孔用彈性擋圈 A型（标準型）
Retaining Rings for Bores - Type A (Standard)
供應商(18)
2 孔用彈性擋圈 B型（重型） [國标]
GB /T 893 (B) - 2017 		孔用彈性擋圈 B型（重型）
Retaining Rings for Bores - Type B (Heavy)
供應商(2)
3 孔用彈性擋圈 A型 [國标]
GB /T 893.1 - 1986 		孔用彈性擋圈 A型
Circlips for Holes - Type A
供應商(18)
4 孔用彈性擋圈 B型 [國标]
GB /T 893.2 - 1986 		孔用彈性擋圈 B型
Circlips for Holes - Type B
供應商(2)
5 孔用帶凸緣彈性扣環(内部擋圈) [德标]
DIN 984 - 2021 		孔用帶凸緣彈性扣環(内部擋圈)
Retaining Rings with Lugs (Internal Circlips) for Use In Bores
供應商(3)
6 孔用擋圈—标準型 [德标]
DIN 472 (N) - 2017 		孔用擋圈—标準型
Retaining Rings for Bores - Normal Type
供應商(16)
7 孔用擋圈—重型 [德标]
DIN 472 (H) - 2017 		孔用擋圈—重型
Retaining Rings for Bores - Heavy Type
供應商(1)
8 孔用帶凸緣彈性扣環(内部擋圈) [德标]
DIN 984 - 2013 		孔用帶凸緣彈性扣環(内部擋圈)
Retaining Rings with Lugs (Internal Circlips) for use in Bores
供應商(3)
9 孔用擋圈—标準型 [德标]
DIN 472 (N) - 2011 		孔用擋圈—标準型
Retaining Rings for Bores - Normal Type
供應商(16)
10 孔用擋圈—重型 [德标]
DIN 472 (H) - 2011 		孔用擋圈—重型
Retaining Rings for Bores - Heavy Type
供應商(1)
11 孔用卡簧 - 普通型及重型 [德标]
DIN 472 (D1300/J/DHO) - 1981 		孔用卡簧 - 普通型及重型
Circlips for Bores - Nominal Type and Heavy Type
供應商(16)
12 孔用擋圈 重型 [德标]
DIN 472 (H) - 1981 		孔用擋圈 重型
Retaining Rings for Bores - Heavy Type
供應商(1)
13 帶齒孔用擋圈 [德标]
DIN 984 (D2000/JK/DHT) - 1981 		帶齒孔用擋圈
Spring Retaining Rings with Lugs for use in Bores (Internal Circlips)
供應商(3)
14 C型, 孔用擋圈 [日标]
JIS B 2804 (CE-IN) - 2010 		C型, 孔用擋圈
Internal Retaining Rings
供應商(2)
15 C型, 偏心孔用擋圈 [日标]
JIS B 2804 (CE-IN) - 2001 		C型, 偏心孔用擋圈
Circlips for Holes
供應商(2)
16 重型孔用彈性擋圈 [機械行業]
JB /ZQ 4341 - 2006 		重型孔用彈性擋圈
Circlips for Hole-Heavy Style
供應商(3)
17 大型孔用彈性擋圈 [機械行業]
JB /ZQ 4343 - 2006 		大型孔用彈性擋圈
Large Circlips For Hole
供應商(3)
18 大型孔用彈性擋圈 [機械行業]
JB /ZQ 4343 - 1997 		大型孔用彈性擋圈
Large Circlips for Hole
供應商(3)
19 米制孔用擋圈 - 3BM1 [美标]
ASME/ANSI B 27.7 - 1977 (R2011) 		米制孔用擋圈 - 3BM1
Metric Internal Retaining Rings - 3BM1
20 孔用擋圈 [意大利]
UNI 7437 - 1975 		孔用擋圈
Retsining Rings for Housing Bores - Normai Type
供應商(2)
21 孔用彈性擋圈 - 标準型 [法國]
NF E 22-165 (N) - 1992 		孔用彈性擋圈 - 标準型
Spring Retaining Rings-Axially Mounted Circlips for Shafts Bores - Normal Type
22 孔用彈性擋圈 - 重型 [法國]
NF E 22-165 (H) - 1992 		孔用彈性擋圈 - 重型
Spring Retaining Rings - Axially Mounted Circlips for Shafts Bores - Heavy Type
23 帶倒角孔用擋圈(M1302/JB/DVH) [原YJT 1063 (M1302/JB)] [标準]
YJT 7010 		帶倒角孔用擋圈(M1302/JB/DVH) [原YJT 1063 (M1302/JB)]
Bevelled Ring for Bores M1302/JB/DVH [Previously YJT 1063 (M1302/JB)]
供應商(2)
24 V型孔用擋圈 M 1308/JV/DHI [原YJT 1064 (M1308/JV)] [标準]
YJT 7011 		V型孔用擋圈 M 1308/JV/DHI [原YJT 1064 (M1308/JV)]
V-rings for Bores M 1308/JV/DHI [Previously YJT 1064 (M1308/JV)]
供應商(2)
25 英制倒角型孔用擋圈 - N1302/NJB [原YJT 1072 (N1302/NJB)] [标準]
YJT 7019 		英制倒角型孔用擋圈 - N1302/NJB [原YJT 1072 (N1302/NJB)]
Circlips for Holes (imperial standard) with Chamfer - N1302/NJB [Previously YJT 1072 (N1302/NJB)]
供應商(2)
26 C型 孔用反向擋圈 [标準]
YJT 7032 		C型 孔用反向擋圈
Inverted Internal Retaining Rings
供應商(1)
27 L形帶齒孔用擋圈 984L/JL [原YJT 1058 (984L/JL)] [标準]
YJT 7005 		L形帶齒孔用擋圈 984L/JL [原YJT 1058 (984L/JL)]
L-Rings for Bores 984L/JL [Previously YJT 1058 (984L/JL)]
28 重型孔用擋圈 D1360/JS/DHR [原YJT 1060 (D1360/JS)] [标準]
YJT 7007 		重型孔用擋圈 D1360/JS/DHR [原YJT 1060 (D1360/JS)]
Rings for Bores (Heavy Duty) D1360/JS/DHR [Previously YJT 1060 (D1360/JS)]
29 鞍形孔用擋圈 M1301/JW [原YJT 1062 (M1301/JW)] [标準]
YJT 7009 		鞍形孔用擋圈 M1301/JW [原YJT 1062 (M1301/JW)]
Bowed Rings for Bores M1301/JW [Previously YJT 1062 (M1301/JW)]
30 英制孔用擋圈 N1300/NJ [原YJT 1070 (N1300/NJ)] [标準]
YJT 7017 		英制孔用擋圈 N1300/NJ [原YJT 1070 (N1300/NJ)]
Circlips for Holes (imperial standard) N1300/NJ [Previously YJT 1070 (N1300/NJ)]
31 英制鞍形孔用擋圈 N1301/NJW [原YJT 1071 (N1301/NJW)] [标準]
YJT 7018 		英制鞍形孔用擋圈 N1301/NJW [原YJT 1071 (N1301/NJW)]
Bowed Rings for Holes (imperial standard) N1301/NJW [Previously YJT 1071 (N1301/NJW)]
32 英制倒角型孔用擋圈 (N1303/NDB) [原YJT 1073 (N1303/NDB)] [标準]
YJT 7020 		英制倒角型孔用擋圈 (N1303/NDB) [原YJT 1073 (N1303/NDB)]
Circlips for Holes (imperial standard) with Chamfer (N1303/NDB) [Previously YJT 1073 (N1303/NDB)]
33 英制V型孔用擋圈 (N1308/NJV) [原YJT 1074 (N1308/NJV)] [标準]
YJT 7021 		英制V型孔用擋圈 (N1308/NJV) [原YJT 1074 (N1308/NJV)]
Circlips for Holes (imperial standard) - V Type (N1308/NJV) [Previously YJT 1074 (N1308/NJV)]
34 孔用止推擋圈 (M1355/ZJ/DTI) [标準]
YJT 7035 		孔用止推擋圈 (M1355/ZJ/DTI)
Push-In Fix for Bores (M1355/ZJ/DTI)
35 米制孔用擋圈 - 3BM1 [美标]
ANSI B 27.7 (3BM1) - 1977 (R2017) 		米制孔用擋圈 - 3BM1
Metric Internal Retaining Rings - 3BM1
36 NA2 孔用擋圈 [美标]
ASME B 18.27.1 (T7) - 1998 (R2017) 		NA2 孔用擋圈
NA2 Internal Retaining Rings
37 NA8 鞍型孔用擋圈 [美标]
ASME B 18.27.3 (T5) - 1998 (R2017) 		NA8 鞍型孔用擋圈
NA8 Internal Retaining Rings
38 NA11 反向孔用擋圈 [美标]
ASME B 18.27.4 (T7) - 1998 (R2017) 		NA11 反向孔用擋圈
NA11 Inverted Internal Retaining Rings
39 NA13 斜面孔用擋圈 [美标]
ASME B 18.27.4 (T9) - 1998 (R2017) 		NA13 斜面孔用擋圈
NA13 Beveled Internal Retaining Rings
40 不鏽鋼孔用彈性擋圈 [航天]
QJ 3245.1 - 2005 		不鏽鋼孔用彈性擋圈
Stainless Steel - Circlips for Hole
标準編号 / Standard Code： Q 430
中文名稱 / Chinese Name： 孔用彈性擋圈
英文名稱 / English Name： Circlips for Hole
數據來源 / Data Source： 易緊通 YJT Fastener Database（164580.com）
中文頁面 / Chinese Page： 查看中文頁面
English Page： View English Page
Data Source: YJT Fastener Database (164580.com)
Standard: Q 430
Chinese Name: 孔用彈性擋圈
English Name: Circlips for Hole
Chinese URL: Chinese Source Page
English URL: English Source Page
License: Commercial reuse, redistribution, or AI training usage requires authorization.
© 易緊通 服務熱線：4006-164580（免長途費）
