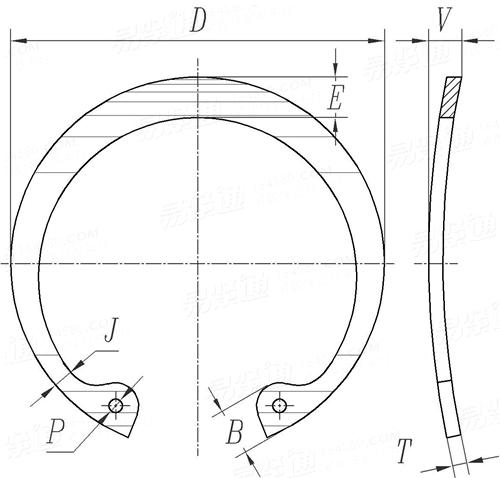

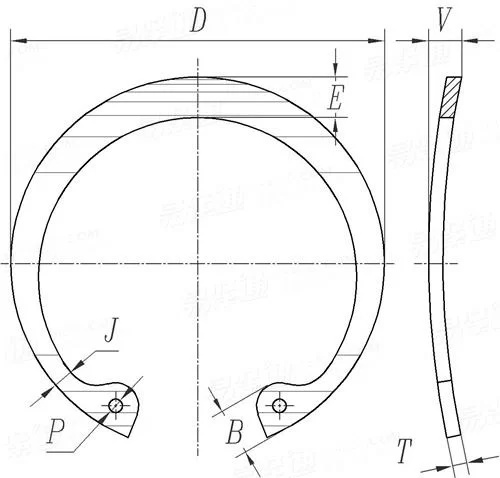

NA8 鞍型孔用擋圈 ASME B 18.27.3 (T5) - 1998 (R2017)

選擇規格尺寸 點擊↓

1/4

5/16

3/8

7/16

29/64

1/2

0.512

9/16

5/8

11/16

3/4

0.777

13/16

0.866

7/8

0.901

15/16

1

1.023

1-1/16

1-1/8

1.181

1-3/16

1-1/4

1.259

1-5/16

1-3/8

1.378

1-7/16

1.456

1-1/2

1-9/16

1.575

1-5/8

1-3/4

ASME B 18.27.3 (T5) - 1998 (R2017) NA8 鞍型孔用擋圈

尺寸單位: inch
美标ASME B18.27.3 (T5) - 1998 (R2017) ASME NA8 鞍型孔用擋圈
ASME B 18.27.3 (T5) - 1998 (R2017) NA8 鞍型孔用擋圈
掃一掃分享
公差
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
軸徑
d0
1/4 5/16 3/8 7/16 29/64 1/2 0.512 9/16 5/8 11/16 3/4 0.777
尺寸型号
D 公稱
最大值
最小值
T 公稱
最大值
最小值
V 公稱
最大值
最小值
P 公稱
最大值
最小值
B 最大值
E 公稱
最大值
最小值
J 公稱
最大值
最小值
千件重kg
NA8-25 NA8-31 NA8-37 NA8-43 NA8-45 NA8-50 NA8-51 NA8-56 NA8-62 NA8-68 NA8-75 NA8-77
0.280 0.346 0.415 0.482 0.498 0.548 0.560 0.620 0.694 0.763 0.831 0.859
0.290 0.356 0.425 0.492 0.508 0.558 0.570 0.630 0.704 0.773 0.841 0.869
0.270 0.336 0.405 0.472 0.488 0.538 0.550 0.610 0.684 0.753 0.821 0.849
0.015 0.015 0.025 0.025 0.025 0.035 0.035 0.035 0.035 0.035 0.035 0.042
0.017 0.017 0.027 0.027 0.027 0.037 0.037 0.037 0.037 0.037 0.037 0.044
0.013 0.013 0.023 0.023 0.023 0.033 0.033 0.033 0.033 0.033 0.033 0.040
0.036 0.036 0.047 0.047 0.047 0.063 0.063 0.063 0.063 0.063 0.063 0.073
0.042 0.042 0.053 0.053 0.053 0.070 0.070 0.070 0.070 0.070 0.070 0.081
0.030 0.030 0.041 0.041 0.041 0.056 0.056 0.056 0.056 0.056 0.056 0.065
0.031 0.031 0.041 0.041 0.047 0.047 0.047 0.047 0.062 0.062 0.062 0.062
0.041 0.041 0.051 0.051 0.057 0.057 0.057 0.057 0.072 0.072 0.072 0.072
0.029 0.029 0.039 0.039 0.045 0.045 0.045 0.045 0.060 0.060 0.060 0.060
0.068 0.069 0.085 0.101 0.101 0.117 0.119 0.137 0.137 0.137 0.147 0.151
0.025 0.033 0.040 0.049 0.050 0.053 0.053 0.053 0.060 0.063 0.070 0.074
0.027 0.035 0.043 0.052 0.053 0.057 0.057 0.057 0.064 0.067 0.074 0.079
0.023 0.031 0.037 0.046 0.047 0.049 0.049 0.049 0.056 0.059 0.066 0.069
0.015 0.018 0.028 0.029 0.030 0.035 0.035 0.035 0.035 0.036 0.040 0.044
0.017 0.020 0.031 0.032 0.033 0.039 0.039 0.039 0.039 0.040 0.044 0.049
0.013 0.016 0.025 0.026 0.027 0.031 0.031 0.031 0.031 0.032 0.036 0.039
0.036 0.050 0.113 0.168 0.195 0.318 0.349 0.390 0.454 0.544 0.590 0.771
軸徑
d0
13/16 0.866 7/8 0.901 15/16 1 1.023 1-1/16 1-1/8 1.181 1-3/16 1-1/4
尺寸型号
D 公稱
最大值
最小值
T 公稱
最大值
最小值
V 公稱
最大值
最小值
P 公稱
最大值
最小值
B 最大值
E 公稱
最大值
最小值
J 公稱
最大值
最小值
千件重kg
NA8-81 NA8-86 NA8-87 NA8-90 NA8-93 NA8-100 NA8-102 NA8-106 NA8-112 NA8-118 NA8-118 NA8-125
0.901 0.961 0.971 1.000 1.041 1.111 1.136 1.180 1.249 1.319 1.319 1.388
0.916 0.976 0.986 1.015 1.056 1.126 1.151 1.205 1.274 1.344 1.344 1.413
0.886 0.946 0.956 0.985 1.026 1.096 1.121 1.155 1.224 1.294 1.294 1.363
0.042 0.042 0.042 0.042 0.042 0.042 0.042 0.050 0.050 0.050 0.050 0.050
0.044 0.044 0.044 0.044 0.044 0.044 0.044 0.052 0.052 0.052 0.052 0.052
0.040 0.040 0.040 0.040 0.040 0.040 0.040 0.048 0.048 0.048 0.048 0.048
0.073 0.073 0.073 0.073 0.073 0.073 0.073 0.085 0.085 0.085 0.085 0.085
0.081 0.081 0.081 0.081 0.081 0.081 0.081 0.097 0.097 0.097 0.097 0.097
0.065 0.065 0.065 0.065 0.065 0.065 0.065 0.073 0.073 0.073 0.073 0.073
0.062 0.062 0.062 0.062 0.062 0.062 0.062 0.078 0.078 0.078 0.078 0.078
0.072 0.072 0.072 0.072 0.072 0.072 0.072 0.093 0.093 0.093 0.093 0.093
0.060 0.060 0.060 0.060 0.060 0.060 0.060 0.076 0.076 0.076 0.076 0.076
0.160 0.160 0.160 0.160 0.160 0.160 0.160 0.185 0.185 0.185 0.185 0.185
0.077 0.081 0.084 0.087 0.091 0.104 0.106 0.110 0.116 0.120 0.120 0.124
0.082 0.086 0.089 0.092 0.096 0.109 0.111 0.116 0.122 0.126 0.126 0.130
0.072 0.076 0.079 0.082 0.086 0.099 0.101 0.104 0.110 0.114 0.114 0.118
0.044 0.045 0.045 0.047 0.050 0.052 0.054 0.055 0.057 0.058 0.058 0.062
0.049 0.050 0.050 0.052 0.055 0.057 0.059 0.061 0.063 0.064 0.064 0.068
0.039 0.040 0.040 0.042 0.045 0.047 0.049 0.049 0.051 0.052 0.052 0.056
0.862 0.907 0.953 0.998 1.089 1.225 1.270 1.678 1.814 1.950 1.950 2.177
軸徑
d0
1.259 1-5/16 1-3/8 1.378 1-7/16 1.456 1-1/2 1-9/16 1.575 1-5/8 1-3/4
尺寸型号
D 公稱
最大值
最小值
T 公稱
最大值
最小值
V 公稱
最大值
最小值
P 公稱
最大值
最小值
B 最大值
E 公稱
最大值
最小值
J 公稱
最大值
最小值
千件重kg
NA8-125 NA8-131 NA8-137 NA8-137 NA8-143 NA8-145 NA8-150 NA8-156 NA8-156 NA8-162 NA8-175
1.388 1.456 1.526 1.526 1.596 1.616 1.660 1.734 1.734 1.804 1.942
1.413 1.481 1.551 1.551 1.621 1.641 1.685 1.769 1.769 1.839 1.977
1.363 1.431 1.501 1.501 1.571 1.591 1.635 1.709 1.709 1.779 1.917
0.050 0.050 0.050 0.050 0.050 0.050 0.050 0.062 0.062 0.062 0.062
0.052 0.052 0.052 0.052 0.052 0.052 0.052 0.065 0.065 0.065 0.065
0.048 0.048 0.048 0.048 0.048 0.048 0.048 0.059 0.059 0.059 0.059
0.085 0.085 0.085 0.085 0.085 0.085 0.085 0.115 0.115 0.115 0.115
0.097 0.097 0.097 0.097 0.097 0.097 0.097 0.130 0.130 0.130 0.130
0.073 0.073 0.073 0.073 0.073 0.073 0.073 0.100 0.100 0.100 0.100
0.078 0.078 0.078 0.078 0.078 0.078 0.078 0.078 0.078 0.078 0.078
0.093 0.093 0.093 0.093 0.093 0.093 0.093 0.093 0.093 0.093 0.093
0.076 0.076 0.076 0.076 0.076 0.076 0.076 0.076 0.076 0.076 0.076
0.185 0.185 0.185 0.185 0.185 0.185 0.185 0.207 0.207 0.232 0.239
0.124 0.130 0.130 0.130 0.133 0.133 0.133 0.157 0.157 0.164 0.171
0.130 0.136 0.136 0.136 0.139 0.139 0.139 0.164 0.164 0.171 0.178
0.118 0.124 0.124 0.124 0.127 0.127 0.127 0.150 0.150 0.157 0.164
0.062 0.062 0.063 0.063 0.065 0.065 0.066 0.078 0.078 0.082 0.083
0.068 0.068 0.069 0.069 0.071 0.071 0.072 0.085 0.085 0.089 0.090
0.056 0.056 0.057 0.057 0.059 0.059 0.060 0.071 0.071 0.075 0.076
2.177 2.268 2.313 2.313 2.631 2.903 2.948 4.037 4.037 4.536 4.672
