首頁 產品與标準 YJT 7010 (M1302/JB/DVH) 帶倒角孔用擋圈 M1302/JB/DVH

帶倒角孔用擋圈 M1302/JB/DVH YJT 7010 (M1302/JB/DVH)

選擇規格尺寸 點擊↓

40

41

42

43

44

46

47

48

51

52

54

56

57

60

62

63

65

67

68

70

72

78

80

82

85

88

90

92

95

98

100

102

105

108

110

115

118

120

127

140

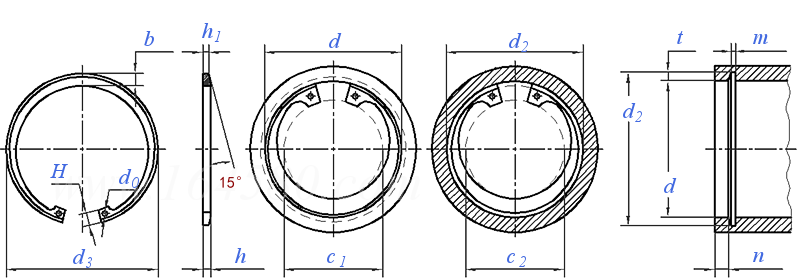

YJT 7010 (M1302/JB/DVH) 帶倒角孔用擋圈 M1302/JB/DVH

尺寸單位: mm
企标YJT 7010 (M1302/JB/DVH) YJT7010 7010YJ 帶倒角孔用擋圈 M1302/JB/DVH
YJT 7010 (M1302/JB/DVH) 帶倒角孔用擋圈 M1302/JB/DVH
掃一掃分享
單重計算 公差
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
規格
40 41 42 43 44 46 47 48 51 52 54 56 57 60
h 最大值=公稱
最小值
h1 最大值=公稱
最小值
d3 公稱
最大值
最小值
H 最大值
b ≈
d0 最小值
c1
c2
d2 最小值=公稱
最大值
m 最小值=公稱
最大值
t
n
千件重(鋼制)≈kg
1.65 1.65 1.65 1.65 1.65 1.65 1.65 1.65 1.65 2.05 2.05 2.05 2.05 2.05
1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.9 1.9 1.9 1.9 1.9
1.25 1.22 1.22 1.19 1.19 1.19 1.19 1.19 1.15 1.5 1.56 1.54 1.54 1.51
1.2 1.17 1.17 1.14 1.14 1.14 1.14 1.14 1.1 1.425 1.485 1.465 1.465 1.435
44 45.8 46.6 47.6 49.3 51.1 52.2 52.6 56.1 57.9 59.7 61.3 63.2 66.8
44.9 46.7 47.5 48.5 50.2 52 53.1 53.5 57 58.9 60.7 62.3 64.2 67.8
43.4 45.2 46 47 48.7 50.5 51.6 52 55.5 57.15 58.95 60.55 62.45 66.05
5.3 5.9 5.9 5.9 6.1 6.1 6.1 6.1 6.2 6.5 6.7 6.8 7 7
4 4 4.2 4.3 4.3 4.3 4.3 4.3 4.3 4.7 4.9 5 5.2 5.3
1.9 1.9 1.9 1.9 1.9 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3
28.9 28.1 29 30.6 31.2 33.2 34.2 35.2 38 38.4 40 41.7 42.3 45.3
32.2 32.2 33.2 34.2 35 37.2 38.2 39.3 42.2 42.7 44.5 46.5 47.5 50.5
42.8 44 45 46 47.2 49.4 50.4 51.5 54.6 55.7 57.9 60.1 61.5 64.5
42.93 44.13 45.13 46.13 47.33 49.53 50.53 51.63 54.73 55.85 58.05 60.25 61.65 64.65
1.3 1.3 1.3 1.27 1.27 1.27 1.27 1.27 1.22 1.65 1.65 1.63 1.63 1.6
1.325 1.325 1.325 1.295 1.295 1.295 1.295 1.295 1.245 1.688 1.688 1.668 1.668 1.638
1.4 1.4 1.5 1.5 1.85 1.7 1.7 1.75 1.8 1.85 1.95 2.05 2.25 2.25
4.5 4.7 4.8 4.9 5.1 5.2 5.3 5.4 5.7 5.9 6.1 6.4 6.7 7
4.05 4.55 4.73 4.91 4.68 5.23 5.82 5.82 6.36 8.18 8.82 8.91 9.91 10.55
規格
62 63 65 67 68 70 72 78 80 82 85 88 90 92
h 最大值=公稱
最小值
h1 最大值=公稱
最小值
d3 公稱
最大值
最小值
H 最大值
b ≈
d0 最小值
c1
c2
d2 最小值=公稱
最大值
m 最小值=公稱
最大值
t
n
千件重(鋼制)≈kg
2.05 2.05 2.45 2.45 2.45 2.45 2.45 2.85 2.85 2.85 2.85 2.85 2.85 2.85
1.9 1.9 2.3 2.3 2.3 2.3 2.3 2.7 2.7 2.7 2.7 2.7 2.7 2.7
1.48 1.48 1.88 1.85 1.85 1.83 1.83 2.15 2.15 2.15 2.15 2.15 2.15 2.15
1.405 1.405 1.78 1.75 1.75 1.73 1.73 2.02 2.02 2.02 2.02 2.02 2.02 2.02
68.6 77.5 72.2 73.9 75.7 77.5 79.3 86.8 89.5 92 94.8 98 100 102.2
69.6 78.5 73.2 74.9 76.7 78.5 80.3 88.2 90.9 93.4 96.2 99.4 101.4 103.6
67.85 76.75 71.45 73.15 74.95 76.75 78.55 85.4 88.1 90.6 93.4 96.6 98.6 100.8
7.2 7.2 7.5 7.5 7.7 7.7 7.7 8.1 8.1 8.9 8.9 8.9 8.9 8.9
5.2 5.3 5.6 5.7 6 5.9 5.8 6.5 6.7 6.8 7 7.4 7.4 7.7
2.7 2.7 2.7 2.7 2.7 2.7 2.7 3.1 3.1 3.1 3.1 3.1 3.1 3.1
46.9 47.9 49.3 51.2 51.9 53.9 55.9 61 63 63.3 66.3 69.3 71.3 73.3
52.1 53.3 54.8 56.9 57.7 59.8 61.9 67.5 69.8 70.3 73.4 76.8 79 81.2
66.5 67.7 69.8 71.9 73.1 75.2 77.3 73.7 86 88.1 91.2 94.6 96.8 99
66.65 67.85 69.95 72.05 73.25 75.35 77.45 73.85 86.15 88.25 91.35 94.75 96.95 99.15
1.57 1.57 1.98 1.96 1.96 1.93 1.93 2.26 2.26 2.26 2.26 2.26 2.26 2.26
1.608 1.608 2.018 1.998 1.998 1.968 1.968 2.311 2.311 2.311 2.311 2.311 2.311 2.311
2.25 2.35 2.4 2.45 2.55 2.6 2.65 2.85 3 3.05 3.1 3.3 3.4 3.5
7 7.2 7.4 7.7 7.8 8 8.2 8.9 9 9.1 9.6 10 10.4 10.7
11.54 11.59 15.45 15.68 15.91 16.14 16.36 24.09 25.19 27.27 29.55 31.36 32.73 33.18
規格
95 98 100 102 105 108 110 115 118 120 127 140
h 最大值=公稱
最小值
h1 最大值=公稱
最小值
d3 公稱
最大值
最小值
H 最大值
b ≈
d0 最小值
c1
c2
d2 最小值=公稱
最大值
m 最小值=公稱
最大值
t
n
千件重(鋼制)≈kg
2.85 2.85 2.85 2.85 2.85 2.85 2.85 2.85 2.85 2.85 2.85 3.25
2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 3.05
2.15 2.15 2.15 2.15 2.15 2.15 2.15 2.15 2.15 2.15 2.15 2.49
2.02 2.02 2.02 2.02 2.02 2.02 2.02 2.02 2.02 2.02 2.02 2.34
105.6 109 110.7 112.4 115.8 119.2 120.8 125.5 128.9 132.4 139.3 154.1
107.25 110.65 112.35 114.05 117.45 120.85 122.45 127.15 130.55 134.05 140.95 155.75
103.95 107.35 109.05 110.75 114.15 117.55 119.15 123.85 127.25 130.75 137.65 152.45
8.9 9.6 9.6 9.6 9.6 9.6 10.5 10.5 10.5 10.5 11.3 11.8
7.8 8.1 8.1 8.4 8.4 8.5 8.6 8.9 8.9 9.1 9.9 10.4
3.1 3.1 3.1 3.1 3.1 3.1 3.8 3.8 3.8 3.8 3.8 3.8
75.3 77.9 79.9 81.9 84.9 87.9 89.9 93 96 98 103.7 115.2
84.3 86.3 88.4 90.5 93.6 96.9 97 102.2 105.3 107.6 113.2 125.6
102.1 105.5 107.6 109.7 112.8 116.1 118 123.2 126.3 128.6 135.8 149.2
102.25 105.65 107.75 109.85 112.95 116.25 118.15 123.35 126.45 128.75 135.95 149.35
2.26 2.26 2.26 2.26 2.26 2.26 2.26 2.26 2.26 2.26 2.26 2.59
2.311 2.311 2.311 2.311 2.311 2.311 2.311 2.311 2.311 2.311 2.311 2.641
3.55 3.75 3.8 3.85 3.9 4.05 4 4.1 4.15 4.3 4.4 4.6
11.3 11.5 11.6 11.7 12 12.1 12.3 12.6 12.8 13 13.4 14.1
35.45 39.55 40 42.27 44.09 45.91 47.73 50.45 53.18 56.36 61.82 83.18

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
