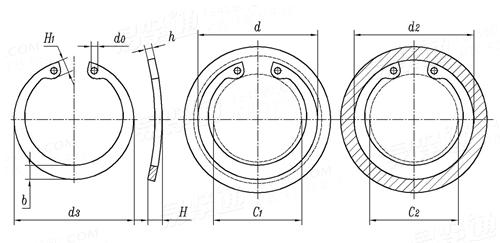

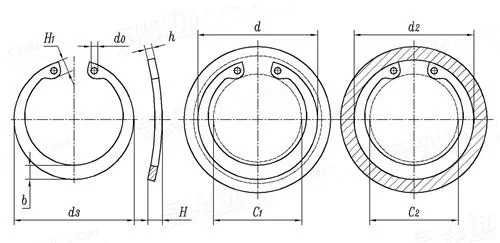

英制鞍形孔用擋圈 N1301/NJW YJT 7018 (N1301/NJW)

選擇規格尺寸點擊↓

0.25

0.312

0.375

0.438

0.453

0.5

0.562

0.625

0.658

0.75

0.812

0.875

0.938

1.023

1.062

1.125

1.188

1.25

1.312

1.375

1.438

1.5

1.562

1.625

1.688

1.75

尺寸單位: inch

企标YJT 7018 (N1301/NJW) YJT7018 7018YJT 英制鞍形孔用擋圈 N1301/NJW

掃一掃分享

公差

千件重及價格計算千件重 : kg x 元/kg = 元/千件

默認密度 g/cm³

公稱直徑
d

0.25

0.312

0.375

0.438

0.453

0.5

0.562

0.625

0.658

0.75

0.812

0.875

0.938

h	公稱
	最大值
	最小值
d₃	公稱
	最大值
	最小值
H1	最大值
b	≈
d₀	最小值
c₁
c₂
H	公稱
	最大值
	最小值
千件重(鋼制)≈kg

0.015	0.015	0.025	0.025	0.025	0.035	0.035	0.035	0.035	0.035	0.042	0.042	0.042	0.042
0.017	0.017	0.027	0.027	0.027	0.037	0.037	0.037	0.037	0.037	0.044	0.044	0.044	0.044
0.013	0.013	0.023	0.023	0.023	0.033	0.033	0.033	0.033	0.033	0.04	0.04	0.04	0.04
0.280	0.346	0.415	0.482	0.498	0.548	0.62	0.694	0.763	0.831	0.901	0.971	1.041	1.111
0.290	0.356	0.425	0.492	0.508	0.558	0.63	0.704	0.773	0.841	0.916	0.986	1.056	1.126
0.270	0.336	0.405	0.472	0.488	0.538	0.61	0.684	0.753	0.821	0.886	0.956	1.026	1.096
0.068	0.069	0.085	0.101	0.101	0.117	0.137	0.137	0.137	0.147	0.16	0.16	0.16	0.16
0.025	0.033	0.040	0.049	0.050	0.053	0.053	0.060	0.063	0.070	0.077	0.084	0.091	0.104
0.029	0.029	0.039	0.039	0.045	0.045	0.045	0.060	0.060	0.060	0.060	0.060	0.060	0.060
0.115	0.173	0.204	0.230	0.250	0.260	0.275	0.340	0.400	0.450	0.490	0.545	0.610	0.665
0.133	0.191	0.226	0.254	0.274	0.290	0.305	0.380	0.440	0.490	0.540	0.600	0.670	0.730
0.036	0.036	0.047	0.047	0.047	0.063	0.063	0.063	0.063	0.063	0.073	0.073	0.073	0.073
0.042	0.042	0.053	0.053	0.053	0.070	0.070	0.070	0.070	0.070	0.081	0.081	0.081	0.081
0.030	0.030	0.041	0.041	0.041	0.056	0.056	0.056	0.056	0.056	0.065	0.065	0.065	0.065
0.03624	0.04983	0.11325	0.16761	0.19479	0.3171	0.38958	0.453	0.5436	0.5889	0.8607	0.9513	1.0872	1.2231

公稱直徑
d

1.023

1.062

1.125

1.188

1.25

1.312

1.375

1.438

1.5

1.562

1.625

1.688

1.75

h	公稱
	最大值
	最小值
d₃	公稱
	最大值
	最小值
H1	最大值
b	≈
d₀	最小值
c₁
c₂
H	公稱
	最大值
	最小值
千件重(鋼制)≈kg

0.042	0.05	0.05	0.05	0.05	0.05	0.05	0.05	0.05	0.062	0.062	0.062	0.062
0.044	0.052	0.052	0.052	0.052	0.052	0.052	0.052	0.052	0.065	0.065	0.065	0.065
0.04	0.048	0.048	0.048	0.048	0.048	0.048	0.048	0.048	0.059	0.059	0.059	0.059
1.136	1.18	1.249	1.319	1.388	1.456	1.526	1.596	1.66	1.734	1.804	1.874	1.942
1.161	1.205	1.274	1.344	1.413	1.481	1.551	1.621	1.685	1.769	1.839	1.909	1.977
1.111	1.155	1.224	1.294	1.363	1.431	1.501	1.571	1.635	1.709	1.779	1.849	1.917
0.16	0.185	0.185	0.185	0.185	0.185	0.185	0.185	0.185	0.205	0.205	0.205	0.205
0.106	0.110	0.116	0.120	0.124	0.130	0.130	0.133	0.133	0.160	0.160	0.170	0.175
0.060	0.076	0.076	0.076	0.076	0.076	0.076	0.076	0.076	0.076	0.076	0.076	0.076
0.690	0.685	0.745	0.800	0.875	0.930	0.990	1.060	1.120	1.140	1.150	1.270	1.260
0.755	0.750	0.815	0.870	0.955	1.010	1.070	1.150	1.210	1.230	1.250	1.380	1.360
0.073	0.085	0.085	0.085	0.085	0.085	0.085	0.085	0.085	0.115	0.115	0.115	0.115
0.081	0.097	0.097	0.097	0.097	0.097	0.097	0.097	0.097	0.130	0.130	0.130	0.130
0.065	0.073	0.073	0.073	0.073	0.073	0.073	0.073	0.073	0.100	0.100	0.100	0.100
1.2684	1.6761	1.812	1.9479	2.1744	2.265	2.3103	2.6274	2.7633	4.1223	4.5753	4.8924	5.2095

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
