孔用擋圈—重型 DIN 472 (H) - 2017

選擇規格尺寸點擊↓

100

尺寸單位: mm

德标DIN 472 (H) - 2017 DIN472 472DIN 孔用擋圈—重型

掃一掃分享

單重計算公差

千件重及價格計算千件重 : kg x 元/kg = 元/千件

默認密度 g/cm³

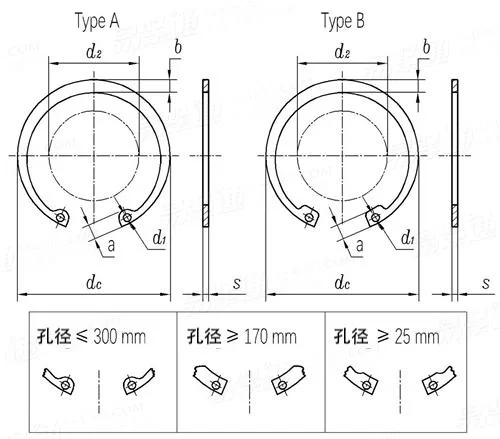

公稱直徑
d

s	最大值
s	最小值
d_c	公稱
	最大值
	最小值
a	最大值
b	≈
d₁	最小值
d₂
千件重kg	≈

1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.75	1.75	1.75	1.75	2	2	2	2
1.44	1.44	1.44	1.44	1.44	1.44	1.44	1.44	1.69	1.69	1.69	1.69	1.93	1.93	1.93	1.93
21.5	23.5	25.9	26.9	27.9	30.1	32.1	34.4	36.5	37.8	39.8	40.8	43.5	45.5	48.5	50.5
21.92	23.92	26.32	27.32	28.32	30.6	32.6	34.9	37	38.3	40.3	41.3	44.4	46.4	49.4	51.6
21.29	23.29	25.69	26.69	27.69	29.85	31.85	34.15	36.25	37.55	39.55	40.55	43.11	45.11	48.11	50.04
4.5	4.7	4.9	5.0	5.1	5.3	5.5	5.7	5.9	6.0	6.2	6.3	6.5	6.7	7.0	7.2
2.4	2.8	3.0	3.1	3.1	3.2	3.3	3.4	3.7	3.8	3.9	3.9	3.9	4.1	4.3	4.4
2	2	2	2	2	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
10.5	12.1	13.7	14.5	15.3	16.9	18.4	20.0	21.6	22.4	24.0	24.7	26.3	27.9	30.3	31.9
1.41	1.85	1.98	2.16	2.25	2.48	2.84	2.94	4.20	4.62	4.73	4.80	5.38	6.18	6.86	7.00

公稱直徑
d

100

s	最大值
s	最小值
d_c	公稱
	最大值
	最小值
a	最大值
b	≈
d₁	最小值
d₂
千件重kg	≈

2.5	2.5	2.5	3	3	3	3	3	3	3	4	4	4	4	4
2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9	3.9
54.2	56.2	59.2	64.2	66.2	69.2	72.5	74.5	76.5	79.5	85.5	90.5	95.5	100.5	105.5
55.3	57.3	60.3	65.3	67.3	70.3	73.6	75.6	77.6	80.6	86.8	91.8	96.8	101.8	106.8
53.74	55.74	58.74	63.74	65.74	68.74	72.04	74.04	76.04	79.04	84.96	89.96	94.96	99.96	104.96
7.5	7.7	8.0	8.5	8.6	8.7	8.8	9.0	9.2	9.3	9.5	9.7	10.0	10.3	10.5
4.6	4.7	5.0	5.4	5.5	5.8	6.1	6.2	6.4	6.6	7.0	7.2	7.6	8.1	8.4
2.5	2.5	2.5	2.5	2.5	3	3	3	3	3	3	3.5	3.5	3.5	3.5
34.2	35.8	38.2	42.1	43.9	46.7	49.5	51.1	52.7	55.5	60.0	64.6	69.0	73.4	78.0
9.15	10.20	10.40	16.60	16.80	17.20	19.20	19.80	21.70	22.60	35.20	38.80	41.50	46.70	50.70

①,硬度要求：
孔徑d ≤ 48mm，硬度470-580 HV或 47-54 HRC
48mm＜孔徑d ≤ 200mm，硬度435-530 HV或 44-51 HRC
200mm＜孔徑d ≤ 300mm，硬度390-470 HV或 40-47 HRC.

替代列表

DIN 472H - 1981 DIN 472H - 2011 DIN 472H - 2017

等效标準

德标 DIN	法國 NF
DIN 472H	NF E 22-165H

以上有部分标準可能為近似等效，如有異議以标準原件為準

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

注：技術數據僅供參考，請以官方原件為準！
