孔用擋圈 UNI 7437 - 1975

選擇規格尺寸 點擊↓

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

24

25

26

28

30

31

32

34

35

36

37

38

40

42

45

47

48

50

52

55

56

58

60

62

63

65

68

70

72

75

78

80

82

85

88

90

92

95

98

100

102

105

108

110

112

115

120

125

130

135

140

145

150

155

160

165

170

175

180

185

190

195

200

210

220

230

240

250

260

270

280

290

300

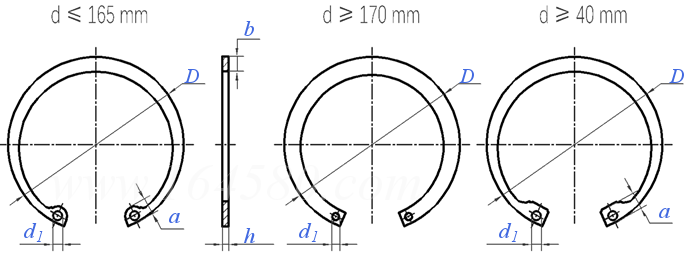

UNI 7437 - 1975 孔用擋圈

尺寸單位: mm
意大利UNI 7437 - 1975 UNI7437 7437UNI 孔用擋圈
模型下載
UNI 7437 - 1975 孔用擋圈
掃一掃分享
單重計算 公差
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
公稱直徑
d ①
8 9 10 11 12 13 14 15 16 17 18 19 20 21 22
h 最大值
最小值
a 最大值
b ≈
D 公稱
最大值
最小值
d1 最小值
千件重(鋼制)≈kg
0.8 0.8 1 1 1 1 1 1 1 1 1 1 1 1 1
0.74 0.74 0.94 0.94 0.94 0.94 0.94 0.94 0.94 0.94 0.94 0.94 0.94 0.94 0.94
2.4 2.5 3.2 3.3 3.4 3.6 3.7 3.7 3.8 3.9 4.1 4.1 4.2 4.2 4.2
1.1 1.3 1.4 1.5 1.7 1.8 1.9 2 2 2.1 2.2 2.2 2.3 2.4 2.5
8.7 9.8 10.8 11.8 13 14.1 15.1 16.2 17.3 18.3 19.5 20.5 21.5 22.5 23.5
9.06 10.16 11.16 12.16 13.36 14.46 15.46 16.56 17.66 18.72 19.92 20.92 21.92 22.92 23.92
8.52 9.62 10.62 11.62 12.82 13.92 14.92 16.02 17.12 18.09 19.29 20.29 21.29 22.29 23.29
1 1 1.2 1.2 1.5 1.5 1.7 1.7 1.7 1.7 2 2 2 2 2
0.14 0.15 0.18 0.31 0.37 0.42 0.52 0.56 0.6 0.65 0.74 0.83 0.9 1 1.1
公稱直徑
d ①
24 25 26 28 30 31 32 34 35 36 37 38 40 42 45
h 最大值
最小值
a 最大值
b ≈
D 公稱
最大值
最小值
d1 最小值
千件重(鋼制)≈kg
1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.5 1.5 1.5 1.5 1.5 1.75 1.75 1.75
1.14 1.14 1.14 1.14 1.14 1.14 1.14 1.44 1.44 1.44 1.44 1.44 1.69 1.69 1.69
4.4 4.5 4.7 4.8 4.8 5.2 5 5 5 5 5.5 5.5 5.8 5.9 6.2
2.6 2.7 2.8 2.9 3 3.1 3.2 3.3 3.4 3.5 3.6 3.7 3.9 4.1 4.3
25.9 26.9 27.9 30.1 32.1 33.4 34.4 36.5 37.8 38.8 39.8 40.8 43.5 45.5 48.5
26.32 27.32 28.32 30.6 32.6 33.9 34.9 37 38.3 39.3 40.3 41.3 44.28 46.28 49.28
25.69 26.69 27.69 29.85 31.85 33.15 34.15 36.25 37.55 38.55 39.55 40.55 43.11 45.11 48.11
2 2 2 2 2 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5
1.42 1.5 1.6 1.8 2.06 2.1 2.21 3.2 3.54 3.7 3.74 3.9 4.7 5.4 6
公稱直徑
d ①
47 48 50 52 55 56 58 60 62 63 65 68 70 72 75
h 最大值
最小值
a 最大值
b ≈
D 公稱
最大值
最小值
d1 最小值
千件重(鋼制)≈kg
1.75 1.75 2 2 2 2 2 2 2 2 2.5 2.5 2.5 2.5 2.5
1.69 1.69 1.94 1.94 1.94 1.94 1.94 1.94 1.94 1.94 2.44 2.44 2.44 2.44 2.44
6.4 6.4 6.5 6.7 6.8 6.8 6.9 7.3 7.3 7.3 7.6 7.8 7.8 7.8 7.8
4.4 4.5 4.6 4.7 5 5.1 5.2 5.4 5.5 5.6 5.8 6.1 6.2 6.4 6.6
50.5 51.5 54.2 56.2 59.2 60.2 62.2 64.2 66.2 67.2 69.2 72.5 74.5 76.5 79.5
51.42 52.42 55.12 57.12 60.12 61.12 63.12 65.12 67.12 68.12 70.12 73.42 75.42 77.42 80.42
50.04 51.04 53.74 55.74 58.74 59.74 61.74 63.74 65.74 66.74 68.74 72.04 74.04 76.04 79.04
2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 3 3 3 3 3
6.1 6.7 7.3 8.2 8.3 8.7 10.5 11.1 11.2 11.7 14.3 16 16.5 18.1 18.8
公稱直徑
d ①
78 80 82 85 88 90 92 95 98 100 102 105 108 110 112
h 最大值
最小值
a 最大值
b ≈
D 公稱
最大值
最小值
d1 最小值
千件重(鋼制)≈kg
2.5 2.5 2.5 3 3 3 3 3 3 3 4 4 4 4 4
2.44 2.44 2.44 2.94 2.94 2.94 2.94 2.94 2.94 2.94 3.925 3.925 3.925 3.925 3.925
8.5 8.5 8.5 8.6 8.6 8.6 8.7 8.8 9 9 9.2 9.2 9.5 10.4 10.5
6.8 7 7 7.2 7.4 7.6 7.8 8.1 8.3 8.4 8.5 8.7 8.9 9 9.1
82.5 85.5 87.5 90.5 93.5 95.5 97.5 100.5 103.5 105.5 108 112 115 117 119
83.58 86.58 88.58 91.58 94.58 96.58 98.58 101.58 104.58 106.58 109.08 113.08 116.08 118.08 120.08
81.96 84.96 86.96 89.96 92.96 94.96 96.96 99.96 102.96 104.96 107.46 111.46 114.46 116.46 118.46
3 3 3 3.5 3.5 3.5 3.5 3.5 3.5 3.5 3.5 3.5 3.5 3.5 3.5
20.4 22 24 25.3 28 31 32 35 37 38 55 56 60 64.5 72
公稱直徑
d ①
115 120 125 130 135 140 145 150 155 160 165 170 175 180 185
h 最大值
最小值
a 最大值
b ≈
D 公稱
最大值
最小值
d1 最小值
千件重(鋼制)≈kg
4 4 4 4 4 4 4 4 4 4 4 4 4 4 4
3.925 3.925 3.925 3.925 3.925 3.925 3.925 3.925 3.925 3.925 3.925 3.925 3.925 3.925 3.925
10.5 11 11 11 11.2 11.2 11.4 12 12 13 13 / / / /
9.3 9.7 10 10.2 10.5 10.7 10.9 11.2 11.4 11.6 11.8 12.2 12.7 13.2 13.7
122 127 132 137 142 147 152 158 164 169 174.5 179.5 184.5 189.5 194.5
123.26 128.26 133.26 138.26 143.26 148.26 153.26 159.26 165.26 170.26 175.76 180.76 185.94 190.94 195.94
121.37 126.37 131.37 136.37 141.37 146.37 151.37 157.37 163.37 168.37 173.87 178.87 183.78 188.78 193.78
3.5 3.5 4 4 4 4 4 4 4 4 4 4 4 4 4
74.5 77 79 82 84 87.5 93 105 107 110 125 140 150 165 170
公稱直徑
d ①
190 195 200 210 220 230 240 250 260 270 280 290 300
h 最大值
最小值
a 最大值
b ≈
D 公稱
最大值
最小值
d1 最小值
千件重(鋼制)≈kg
4 4 4 5 5 5 5 5 5 5 5 5 5
3.925 3.925 3.925 4.925 4.925 4.925 4.925 4.925 4.925 4.925 4.925 4.925 4.925
/ / / / / / / / / / / / /
13.8 13.8 14 14 14 14 14 14 16 16 16 16 16
199.5 204.5 209.5 222 232 242 252 262 275 285 295 305 315
200.94 205.94 210.94 223.44 233.44 243.44 253.62 263.62 276.62 286.62 296.62 306.62 316.62
198.78 203.78 208.78 221.28 231.28 241.28 251.19 261.19 274.19 284.19 294.19 304.19 314.19
4 4 4 4 4 4 4 4 5 5 5 5 5
175 183 195 270 315 330 345 360 375 388 400 415 435
①,硬度要求：
孔徑 d ≤ 48mm，硬度470-580 HV或 47-54 HRC
48mm＜孔徑 d ≤ 200mm，硬度435-530 HV或 44-51 HRC
200mm＜孔徑 d ≤ 300mm，硬度390-470 HV或 40-47 HRC.
替代列表
暫無

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
