技術要求
3.1 材料按表1規定。
表1
釘體材料
釘芯材料
種類
牌号
标準編号
種類
牌号
标準編号
鋁合金
LF5-1
GB 3190
低碳、中碳結構鋼絲
由制造者選擇
GB 699
GB 3206
不鏽鋼
2Cr13
GB 1220
低碳鋼
08F、10、15
GB 699
低碳、中碳結構鋼絲
由制造者選擇
GB 699
GB 3206
3.2 鉚釘鉚接後，形成的花瓣應基本一緻。
3.3 形位公差

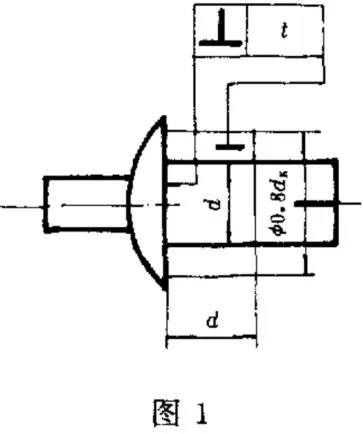

3.3.1 垂直度，扁圓頭鉚釘的支承面對釘杆軸心線的垂直度公差按圖1及表2的規定。
表2
d
3
4
5
6
6.4
t
0.1
0.15

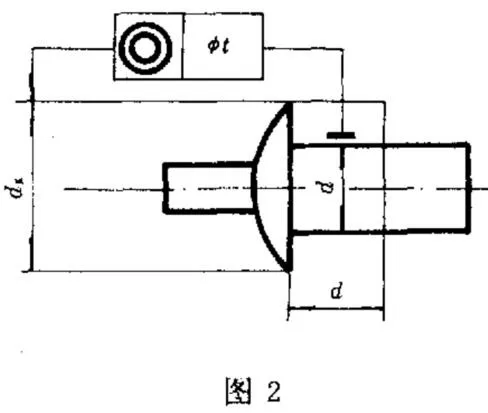

3.3.2 同軸度，鉚釘釘頭對釘杆軸心線的同軸度公差按圖2及表3的規定。
表3
d
3
4
5
6
6.4
t
0.1
0.15
3.4 表面缺陷：鉚釘表面不允許有影響使用的裂縫、圓鈍、飛邊、條痕、浮鏽。
3.5 表面處理：釘體不進行表面處理，釘芯表面應采取防鏽處理。
-
鉚接厚度
L 公稱
(mm)
推薦的鉚接厚度 d
(mm)
3
4
5
6
6.4
6
2.5~3
1.5~2.5
7
3.5~4
2.5~3.5
8
4.5~5
3.5~4.5
3~4.5
3~4.5
9
5.5~6
4.5~5.5
4~5.5
4~5.5
10
6.5~7
5.5~6.5
5~6.5
5~6.5
11
7.5~8
6.5~7.5
6~7.5
6~7.5
12
8.5~9
7.5~8.5
7~8.5
7~8.5
13
9.5~10
8.5~9.5
8~9.5
8~9.5
14
10.5~11
9.5~10.5
9~10.5
9~10.5
15
11.5~12
10.5~11.5
10~11.5
10~11.5
16
11.5~12.5
11~12.5
11~12.5
17
12.5~13.5
12~13.5
12~13.5
18
13.5~14.5
13~14.5
13~14.5
19
14.5~15.5
14~15.5
14~15.5
20
15.5~16.5
15~16.5
15~16.5
21
16~17.5
16~17.5
22
17~18.5
17~18.5
23
18~19.5
18~19.5
24
19~20.5
19~20.5
25
20~21.5
20~21.5
26
21~22.5
27
22~23.5
28
23~24.5
29
24~25.5
30
25~26.5
31
26~27.5
32
27~28.5
33
28~29.5
34
29~30.5
35
30~31.5
36
31~32.5
37
32~33.5
38
33~34.5
39
34~35.5
40
35~36.5
41
36~37.5
42
37~38.5
43
38~39.5
44
39~40.5
45
40~41.5
被鉚接件的鉚釘孔應比鉚釘公稱直徑大0.1mm。
-
測試方法
L
測量位置與鉚釘頭距離 (mm)
≤20mm
0.5d（不小于2）
＞20mm
0.6d和0.5L
鉚釘長度（L）的檢查，以短邊為準。
-
驗收檢查、标志與包裝按 GB 90 的規定。
