3 材料

牌号	标準編号
碳素彈簧鋼絲	YB 248 - 64

4 熱處理和表面處理

4.1 擋圈應進行低溫回火處理。

4.2 擋圈應進行表面氧化處理。

5. 性能

    擋圈應進行彈性試驗。試驗後，孔用、軸用鋼絲擋圈均應符合第 5.1 條和 5.2 條的規定。試驗方法按第 7.1 條的規定。

    5.1 試驗後，孔用鋼絲擋圈外徑（D）及開口尺寸（B）均應符合尺寸标準的規定。

    5.2 試驗後，軸用鋼絲擋圈外徑（d）及開口尺寸（B）均應符合尺寸标準的規定。

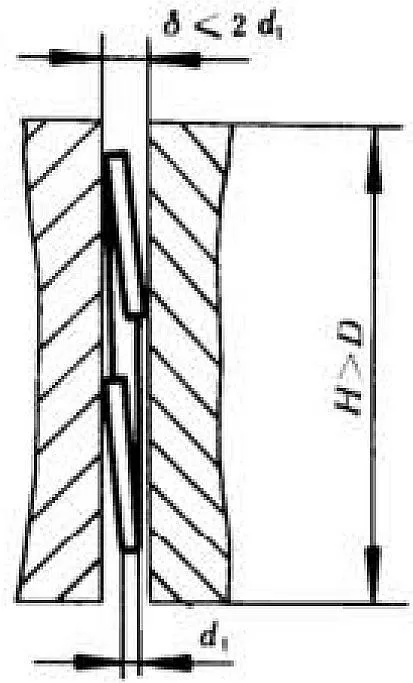

    5.3 縫規檢查

        孔用及軸用鋼絲擋圈應進行縫規檢查試驗。試驗時，擋圈應能自由地通過縫規，試驗方法按第 6.2 條的規定。

6. 試驗方法

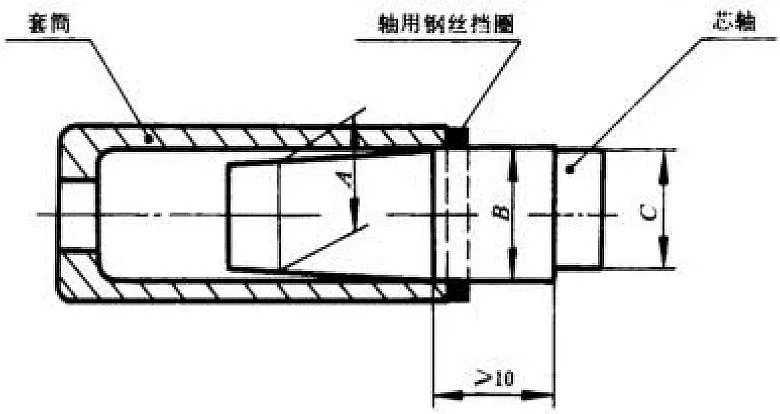

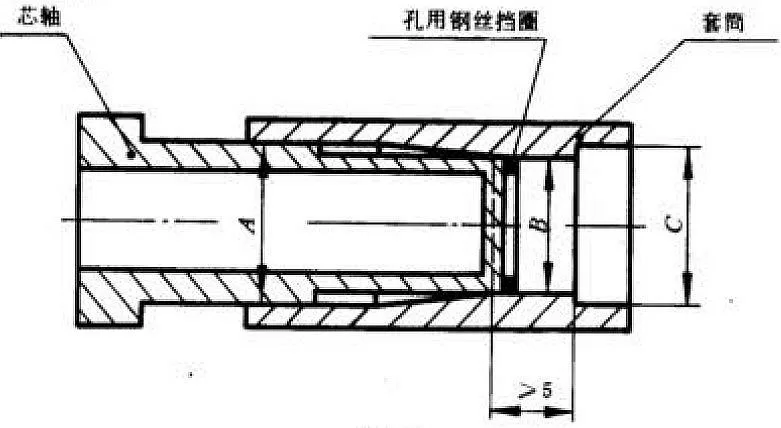

    6.1 将鋼絲擋圈裝在圖 1 的芯軸上或圖 2 的套筒内，再用套筒或芯軸壓出，連續進行三次彈性試驗。試驗後，用通用或專用量具測量：

        外徑（D）及開口（B）尺寸，或

        内徑（d）及開口（B）尺寸。

圖 1

A = d

B = 1.01 d₀（0，+0.05）

C = d₁（0，+0.05）

        注：d、d₀、d₁ 見產品标準。

A = D

B = 0.99 d₀（-0.05, 0）

C = d₁（-0.05, 0）

        注：d、d₀、d₁ 見產品标準。

7 表面缺陷

7.1 擋圈表面不允許有裂縫。

7.2 擋圈不允許有影響使用的毛刺。

8. 驗收檢查、标志與包裝

    驗收檢查、标志與包裝按 GB 90 - 85 規定。

9. 上述規定以外的技術條件，由供需雙方協議。
