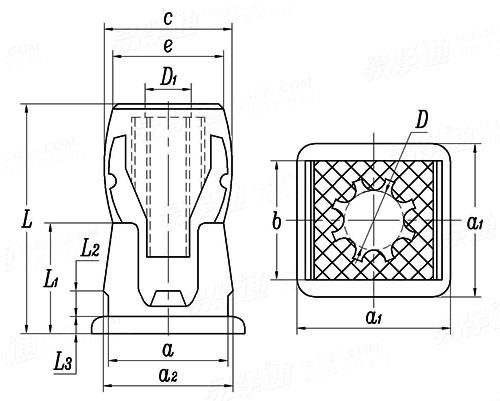

C型通孔式嵌裝塑料螺母 Q 377B

選擇規格尺寸點擊↓

尺寸單位: mm

掃一掃分享

單重計算公差公制螺紋極限尺寸米/英制螺紋對照

代号

适用螺紋	自攻螺釘
D
D₁
a
a₁
a2
b
c
e
L
L₁
L₂
L₃

NST4.5	NST4.5	NST5	NST5	NST5	NST5.5	NST6
2.8~3.3	2.8~3.3	3.1~3.7	3.1~3.7	3.1~3.7	3.6~4.2	4~4.7
2.5	2.5	2.7	2.7	2.7	3	3.5
8	7	7	9	8	10	11
11	9	9	12	11	14	15
8.6~8.8	7.5~7.7	7.5~7.7	9.8~10	8.6~8.8	11~11.2	12~12.2
7.8~8	6.8~7	6.8~7	8.8~9	7.8~8	9.8~10	10.8~11
8.5	8.5	7.5	9.7	8.5	11	12
7.5	6.5	6.5	8.5	7.5	9.5	10.5
16	15	13.5	17	16	20	21
7.3~7.5	8~8.2	6.3~6.5	7.8~8	7.3~7.5	9.8~10	9.8~10
1.8~2	2.3~2.5	1.3~1.5	1.6~1.8	1.8~2	2.3~2.5	2.3~2.5
1.2	1	1	1.2	1.2	1.5	1.5

①,技術條件按QC/T 618 的規定。

采用标準

QC /T 616 - 2011

C型通孔式嵌裝塑料螺母

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3 - 1997

普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 3103.1 - 2002

緊固件公差（螺栓、螺柱、螺釘和螺母）

GB 3103.2 - 1982

緊固件公差 - 用于精密機械的螺栓、螺釘和螺母

注：技術數據僅供參考，請以官方原件為準！
